Особенности работы инструмента¶
Особенности использования инструмента «Выравнять длину трека/сигнала» для треков/сигналов без меандра(ов):
- Для треков/сигналов, не имеющих меандра(ов), возможно только увеличение задержки/длины треков/сигналов;
- При выделении нескольких сегментов или трека целиком для максимального приближения к нужной задержке (длине) возможно размещение нескольких меандров, при выделении только одного сегмента трека возможен только один новый меандр.
- При выделении трека/сигнала целиком предпочтение при расположении меандра(ов) будет отдано сегменту трека с наибольшей длиной, при выделении сегмента трека/сигнала — меандр будет расположен на выбранном сегменте.

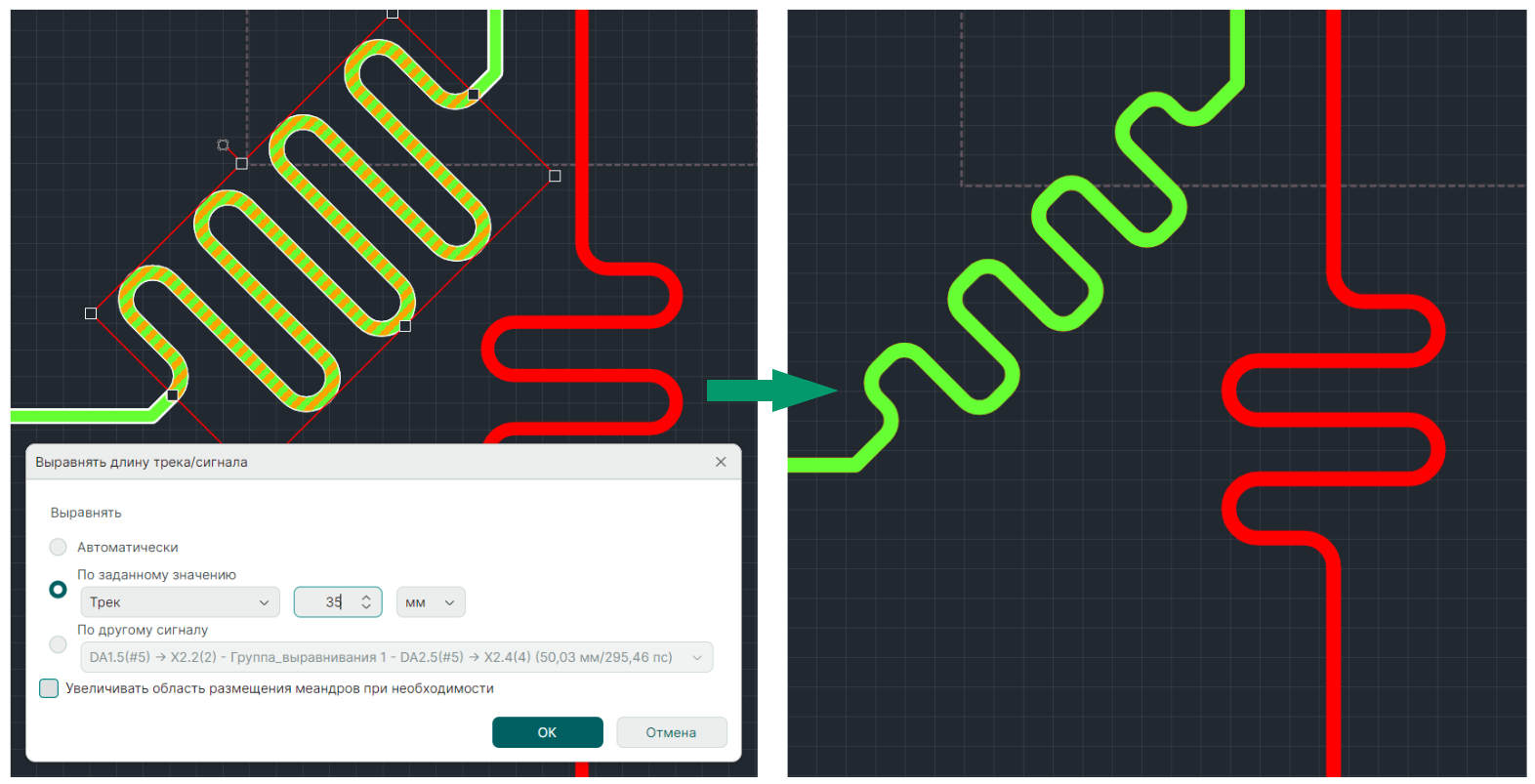

Использование инструмента «Выравнять длину трека/сигнала» также применимо к трекам и сигналам, на которых уже расположены меандры. В этом случае возможно выравнивание как с уменьшением, так и с увеличением длины трека/сигнала. Выравнивание длины за счет уменьшения размеров меандра аналогично выше описанным методам: при указании точной длины в режиме «По заданному значению» или при определении соответствующих правил в режимах «Автоматически» и «По другому сигналу», см. Рис. 1.
Особенности использования инструмента «Выравнять длину трека/сигнала» для треков/сигналов с меандром(ами):
-
Увеличение задержки/длины трека/сигнала с уже расположенным меандром возможно посредством увеличения области размещения меандра или с помощью размещения дополнительного меандра на другом сегменте трека/сигнала.
-
В частном случае при уменьшении задержки/длины трека/сигнала меандр(ы) может быть полностью удален.
-
При выравнивании трека/сигнала, на котором уже расположен меандр(ы), в первую очередь, выполняется попытка изменить длину именно за счет уже расположенных меандров.
-

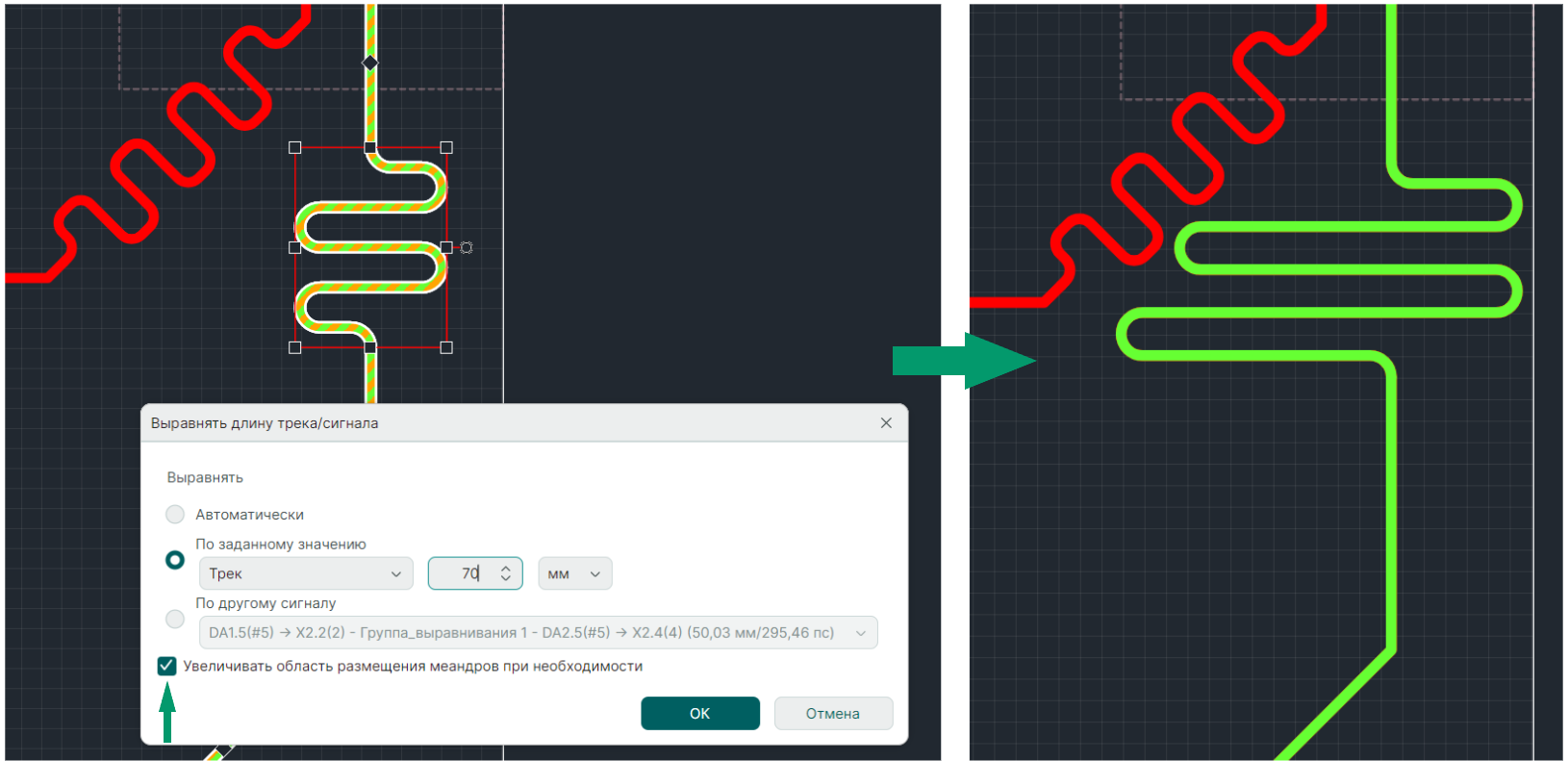

Для коррекции расположенных меандров в сторону увеличения длины (высоты волн меандра) в чек-боксе «Увеличивать область размещения меандра при необходимости» должен быть установлен флаг. Увеличение области размещения меандра по ширине (по количеству волн меандра) не производится, см. Рис. 2.
- Если флаг не установлен, то меандры могут меняться только в пределах области размещения, которую они имеют при старте команды.
- Для выравнивания длины трека/сигнала с размещением дополнительного меандра может быть выделен трек целиком или сегмент, предпочтительный для расположения меандра. В этом случае флаг в чек-боксе «Увеличивать область размещения меандра при необходимости» не имеет значения, см. Рис. 3.
- В частных случаях возможны ситуации, когда при использовании всех возможностей (коррекции старых меандров, размещении новых) требуемые значения задержки/длины не будут достигнуты.
- В режимах без контроля DRC меандры могут быть расположены с нарушениями правил.
