Отчет по SPICE-моделям

С помощью отчёта по SPICE-моделям пользователь имеет возможность получить информацию о количественных и качественных характеристиках модели электрической цепи, соответствующей проекту.
Отчет содержит статистику по SPICE-моделям, применённым в проекте.
Отчет формируется вызовом из главного меню  «Документация» → «Отчёт по SPICE-моделям», см. Рис. 1.

Рис. 1 Вызов команды «Отчет по SPICE-моделям»

В окне «Отчёт по SPICE-моделям» отображаются две вкладки «Типы моделей» и «Модели в проекте», см. Рис. 2.

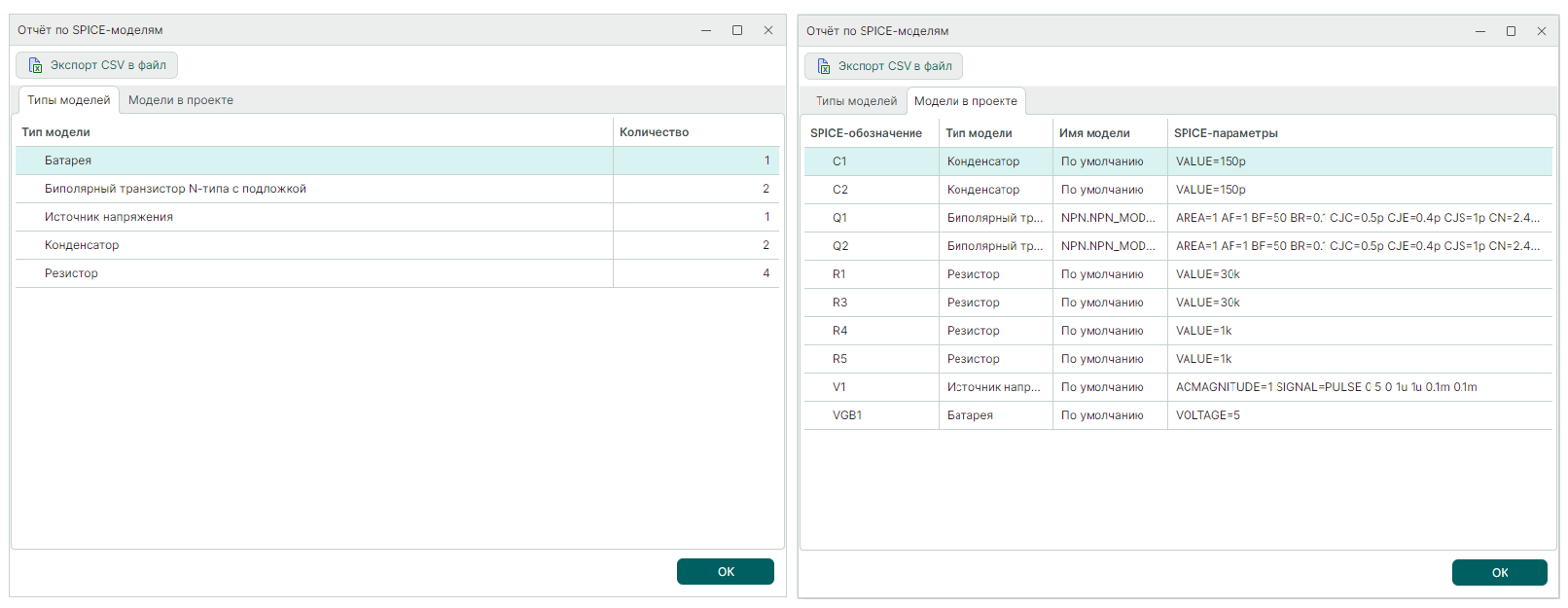

Рис. 2 Вид окна «Отчет по SPICE-моделям»

На вкладке «Типы моделей» представлена общая информация о моделях, учитывающая в том числе состав подсхем:

• в столбце «Тип модели» отображается тип модели, которая встречается в проекте;
• в столбце «Количество» отображается суммарное количество моделей каждого типа, в том числе с учётом иерархического вложения моделей в подсхемы.

На вкладке «Модели в проекте» представлена детализированная информация о моделях без учета подсхем:

• в столбце «SPICE-обозначение» отображается обозначение типа модели на схеме;
• в столбце «Тип модели» отображается название типа модели;
• в столбце «Имя модели» отображается имя модели-прототипа, назначенной модели-экземпляра;
• столбце «SPICE-параметр» отображается название и значение SPICE-параметра модели-экземпляра.

При нажатии на «Экспорт CSV в файл» открывается окно проводника для ввода имени файла и выбора расположения его в файловом хранилище.
После нажатия в окне проводника «Сохранить» создается файл формата Excel.

Примечание! Экземпляры целого ряда моделей могут не иметь описания, выполненного через директиву .model или .subckt, то есть не имеющие непосредственного именованного прототипа. Тогда для таких моделей используется внутренняя модель симулятора соответствующего типа со значениями параметров по умолчанию. В этом случае такая модель в интерфейсе пользователя называется «По умолчанию».
