Отключение выводов

При работе с компонентами на схеме доступна функция отключения выводов от проводника. Данная команда отображается в контекстном меню при выборе подключенного к цепи вывода, см. Рис. 1.

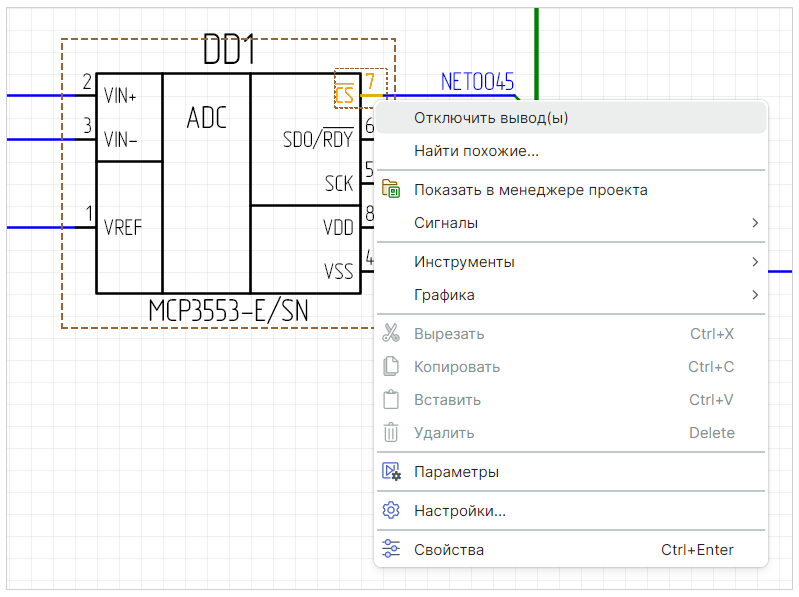

Рис. 1 Контекстное меню подключенного вывода

Также команда «Отключить вывод(ы)» доступна в контекстном меню компонентов при условии, что хотя бы один вывод данных компонентов подключен к цепи, см. Рис. 2.

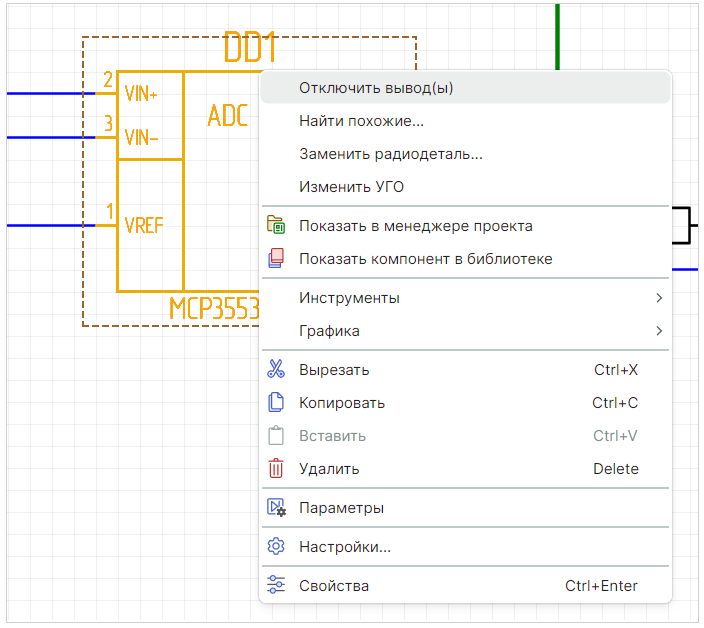

Рис. 2 Контекстное меню компонента

Результат выполнения команды «Отключить вывод(ы)» представлен на Рис. 3.

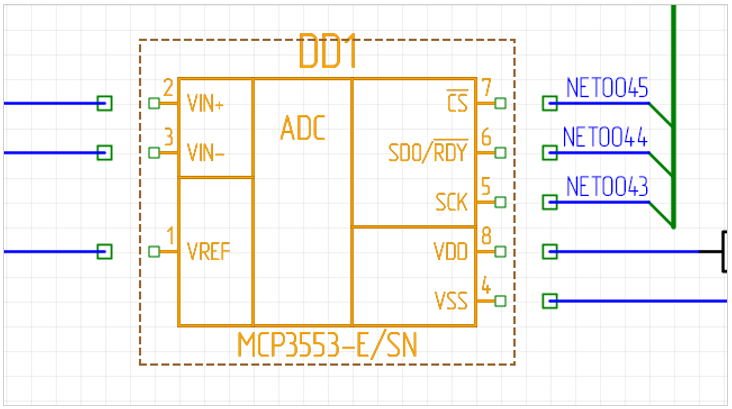

Рис. 3 Результат выполнения команды «Отключить вывод(ы)»
