Отложенная синхронизация

Система Delta Design выстроена таким образом, что все действия и изменения в первую очередь вносятся на схему, после чего автоматически отображаются в списке соединений проекта.

Примечание! Произвести какие-либо действия на плате, которые не отображены на схеме и в списке соединений, невозможно. Исключением является переназначение функционально-эквивалентных контактов с помощью механизма PinSwap.

Для того чтобы все изменения, произведенные со схемой, были отображены на плате проекта, выполните одно из нижеприведенных действий:

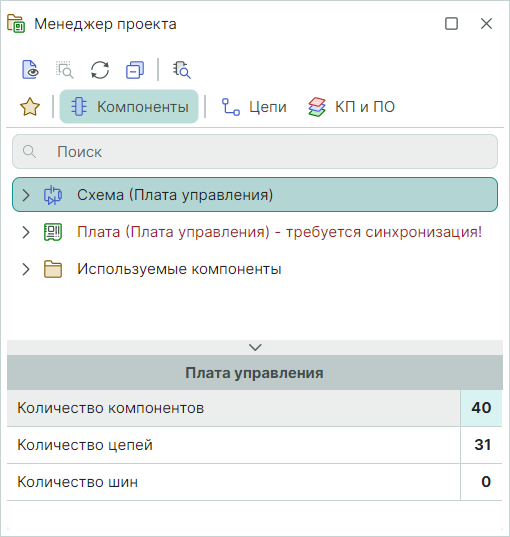

1. Откройте плату проекта, см. Рис. 1.

Рис. 1 Синхронизация через открытие платы проекта

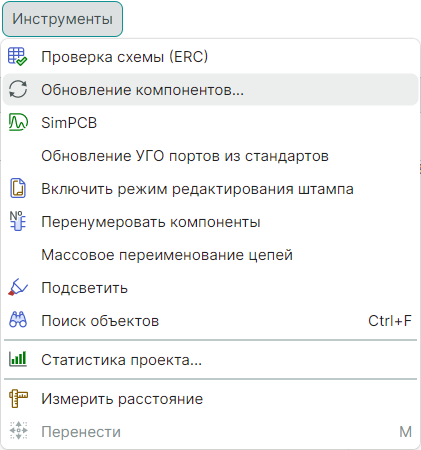

2. Запустите обновление компонентов, меню «Инструменты» → «Обновление компонентов...», см. Рис. 2.


Рис. 2 Синхронизация через запуск обновления компонентов

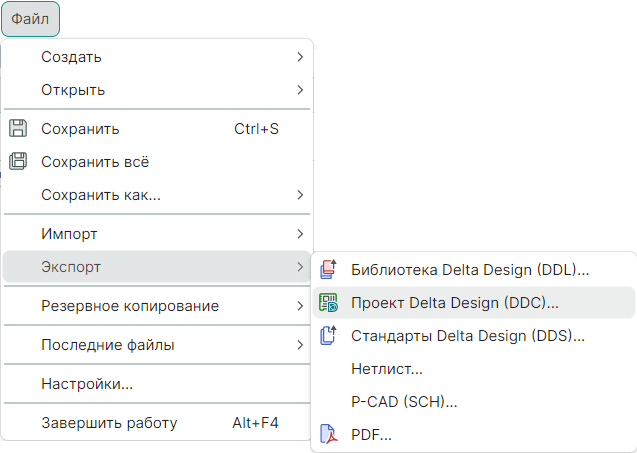

3. Осуществите экспорт проекта, см. Рис. 3.


Рис. 3 Синхронизация через экспорт проекта

На плате возможно разместить только те объекты, которые ранее были добавлены на схему и, следовательно, отражены в списке соединений. Механизм отложенной синхронизации необходим для отслеживания внесенных в схему изменений и их учета на плате проекта.
