Отображение надписей на контактных площадках¶

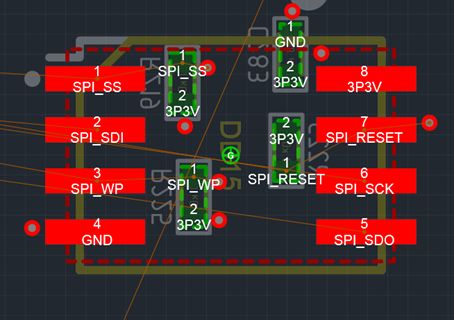

На контактных площадках компонентов могут быть отображены названия цепей, которые к ним подключены в соответствии со списком соединений. Кроме того, на контактных площадках могут быть отображены номера, которые заданы для них в посадочных местах, см. Рис. 1. Имена цепей и номера контактных площадок отображаются на слое «LABEL».

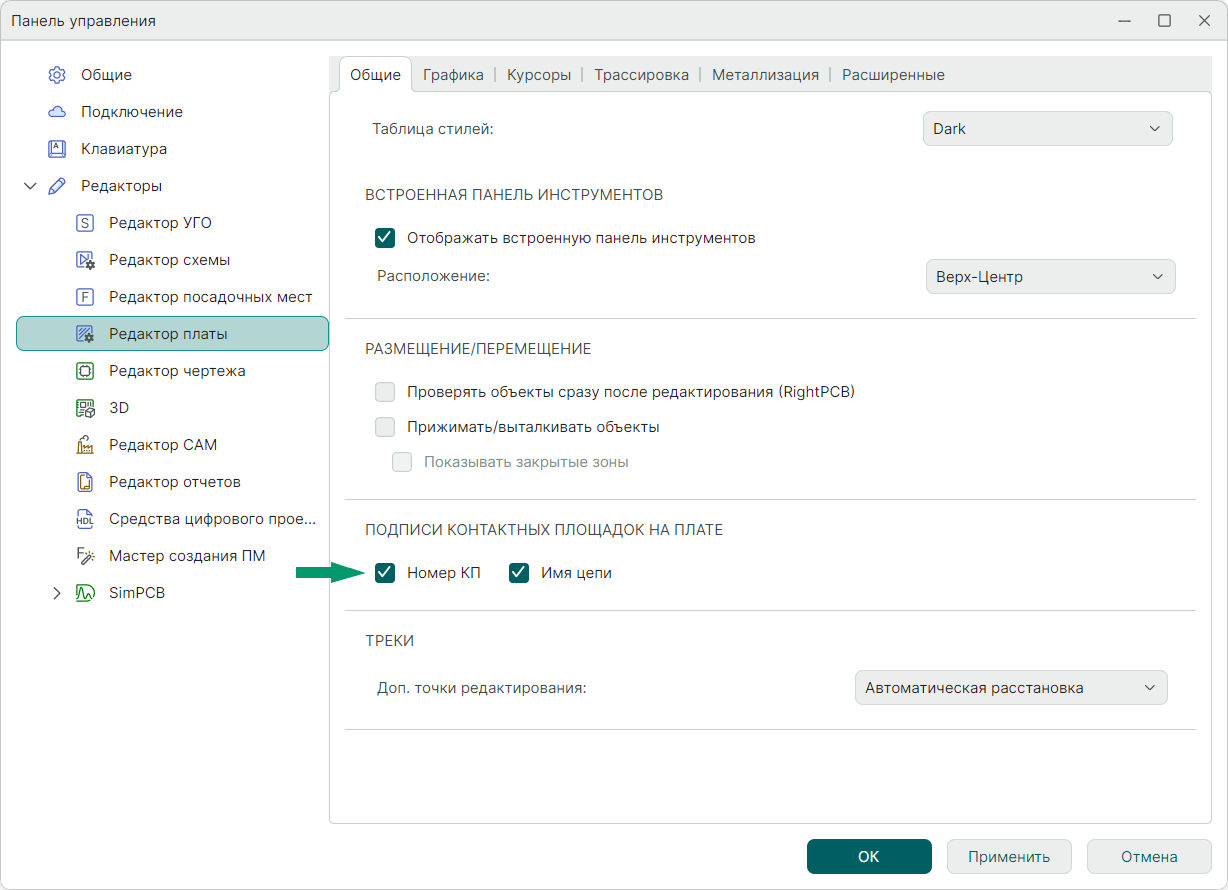

Редактирование информации, отображаемой на контактных площадках, осуществляется в Настройках системы (раздел «Редакторы» → пункт «Редактор платы»). Для включения отображения номера контактной площадки и/или имени цепи необходимо отметить флагом соответствующие пункты в поле «Подписи контактных площадок на плате», см. Рис. 2.
