Отверстие-КП¶

Правило «Отверстие-КП» отслеживает соблюдение минимального заданного расстояния между отверстиями выбранного слоя сверловки и контактными площадками выбранного проводящего слоя. При выборе кодов инструментов мех. обработки и D-кодов в столбцах «Фильтр» проверка расстояния будет осуществляться только между соответствующими отверстиями и контактными площадками, размещенными с использованием указанных D-кодов.

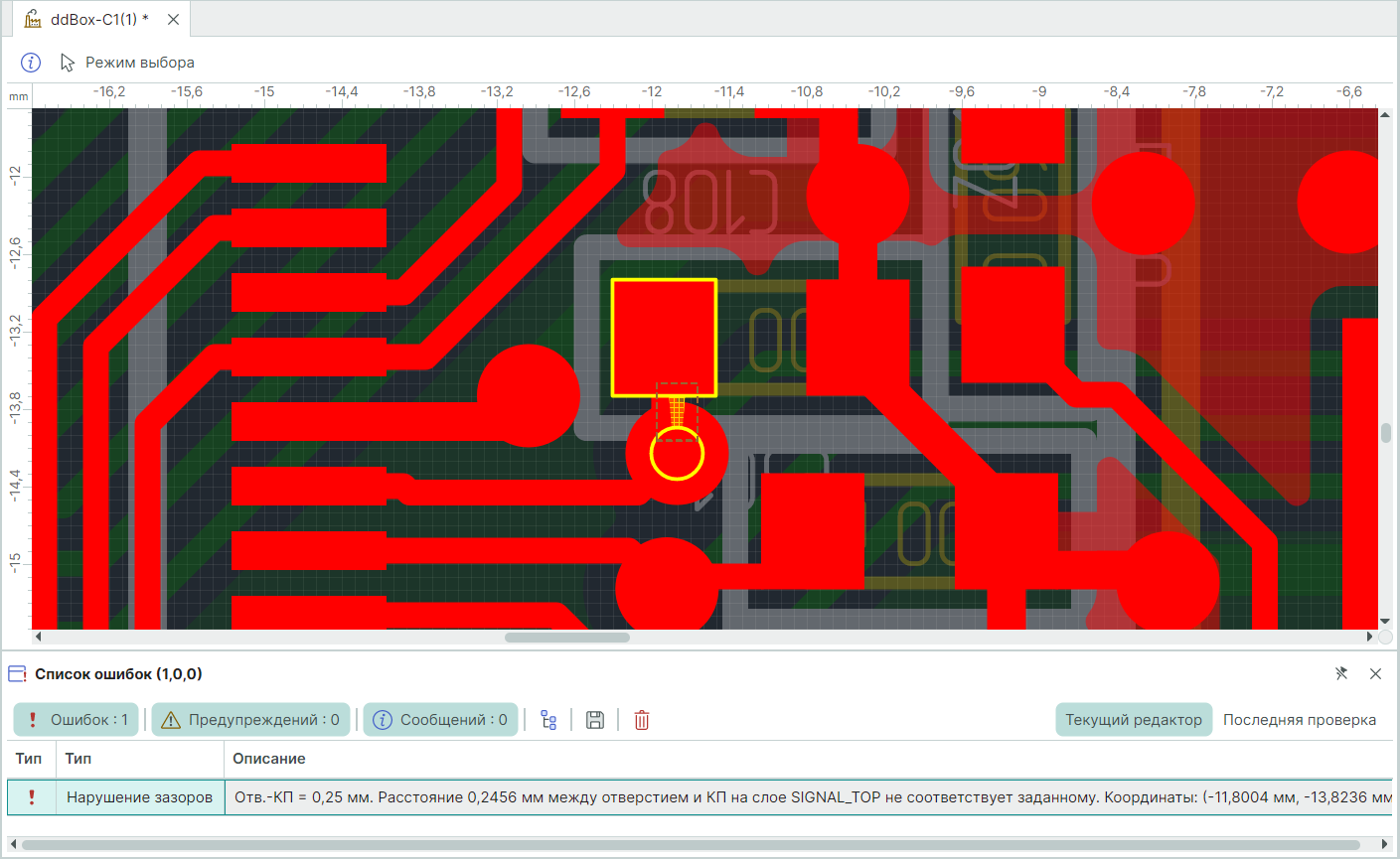

На Рис. 1 представлен пример нарушения зазоров между отверстием и КП.
