Отверстие-Отверстие

Правило «Отверстие-Отверстие» проверяет соблюдение минимального заданного расстояния между отверстиями выбранных слоев сверловки. При выборе кодов инструментов мех. обработки в столбцах «Фильтр» проверка расстояния будет осуществляться только между соответствующими отверстиями.

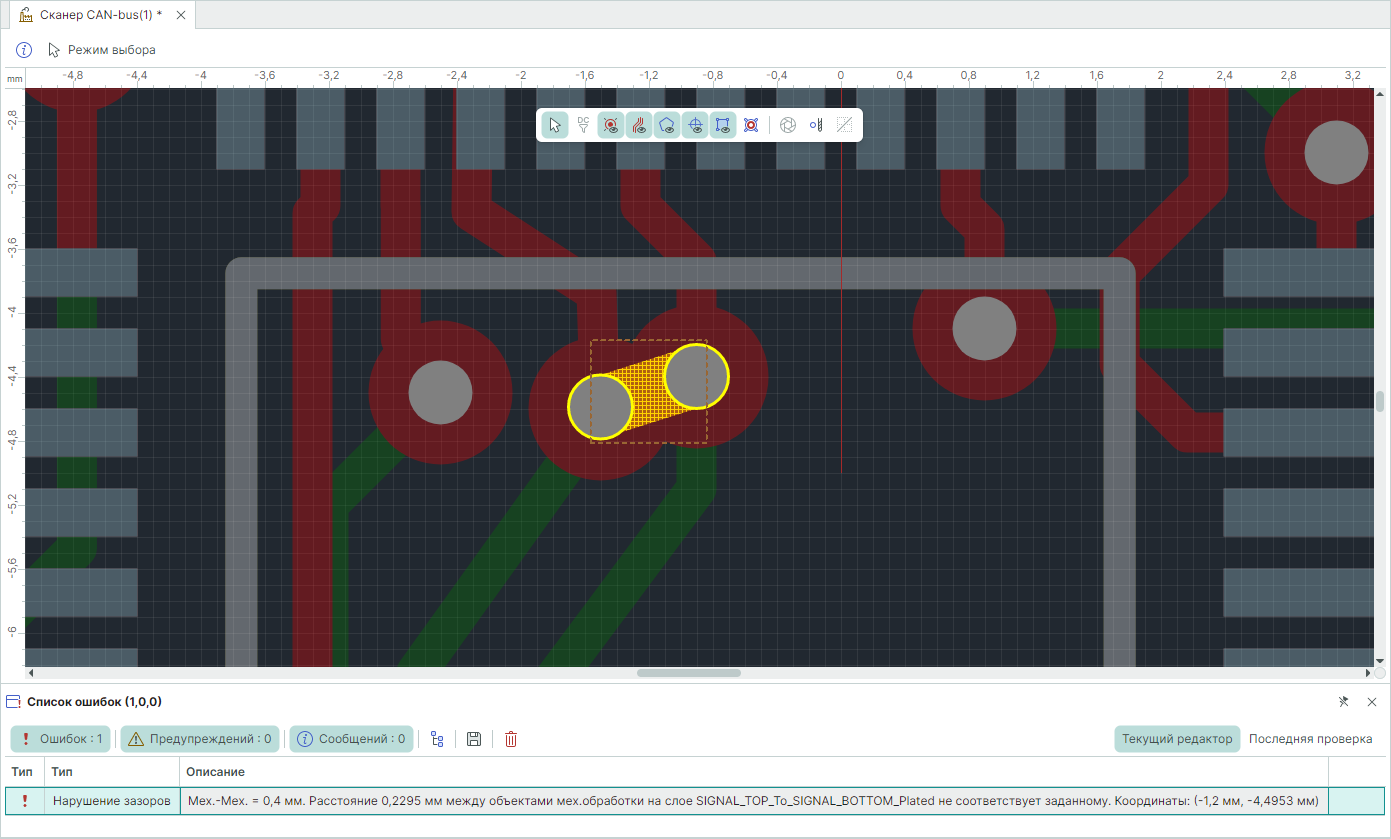

На Рис. 1 показан пример нарушения зазоров между отверстиями.

Рис. 1 Нарушение правила «Отверстие-Отверстие»

Примечание! Нарушением данного правила считается такое расположение отверстий, когда расстояние между ними больше 0 и меньше расстояния, заданного в правиле, т.е. при касании и наложении друг на друга ошибка не фиксируется.
