Отверстие-Трек¶
Правило «Отверстие-Трек» контролирует соблюдение минимального заданного расстояния между отверстиями выбранного слоя сверловки и треками выбранного проводящего слоя. При выборе кодов инструментов мех. обработки и D-кодов в столбцах «Фильтр» проверка расстояния будет осуществляться только между соответствующими отверстиями и треками, размещенными с использованием указанных D-кодов.

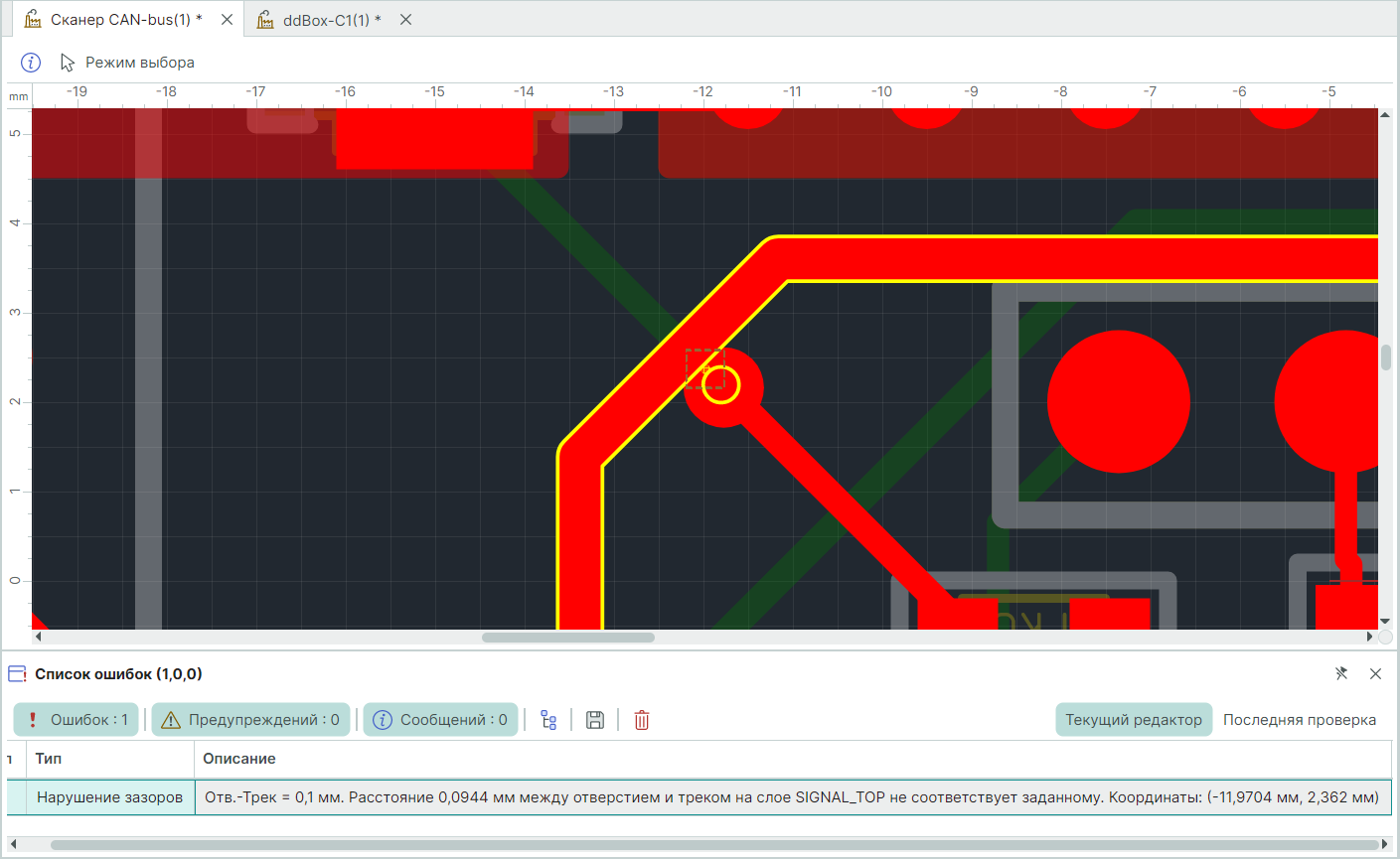

На Рис. 1 показан пример нарушения зазоров между отверстием и треком.
