Отверстия для контактных площадок

Конструктивные объекты – СКП, монтажное отверстие и переходное отверстие, содержат в своем составе фигуру, определяющую форму отверстия.
Для того чтобы задать параметры отверстия:
1. Выберите тип конструктивного объекта –  СКП, монтажное отверстие или переходное отверстие.
2. Выберите слой «DRILL» в перечне слоев.
3. Выберите необходимый тип фигуры для отверстия из форм конструктивного объекта или из выпадающего списка существующих фигур.
4. Задайте параметры фигуры.

Примечание! При вводе данных доступны разные единицы измерения, переключение которых производится в выпадающем списке «Ед.измерения».

5. При необходимости укажите значения допуска на размеры отверстия в поле «Смещение».
6. При металлизации отверстия установите флаг в чек-бокс «Металлизация».

Совет! Для корректного отображения отверстия в зоне просмотра чек-бокс «Показать отверстие» должен быть отмечен флагом.

7. Нажмите «» для добавления формы на слой.
   Созданная форма отображается на слое «DRILL», см. Рис. 1:

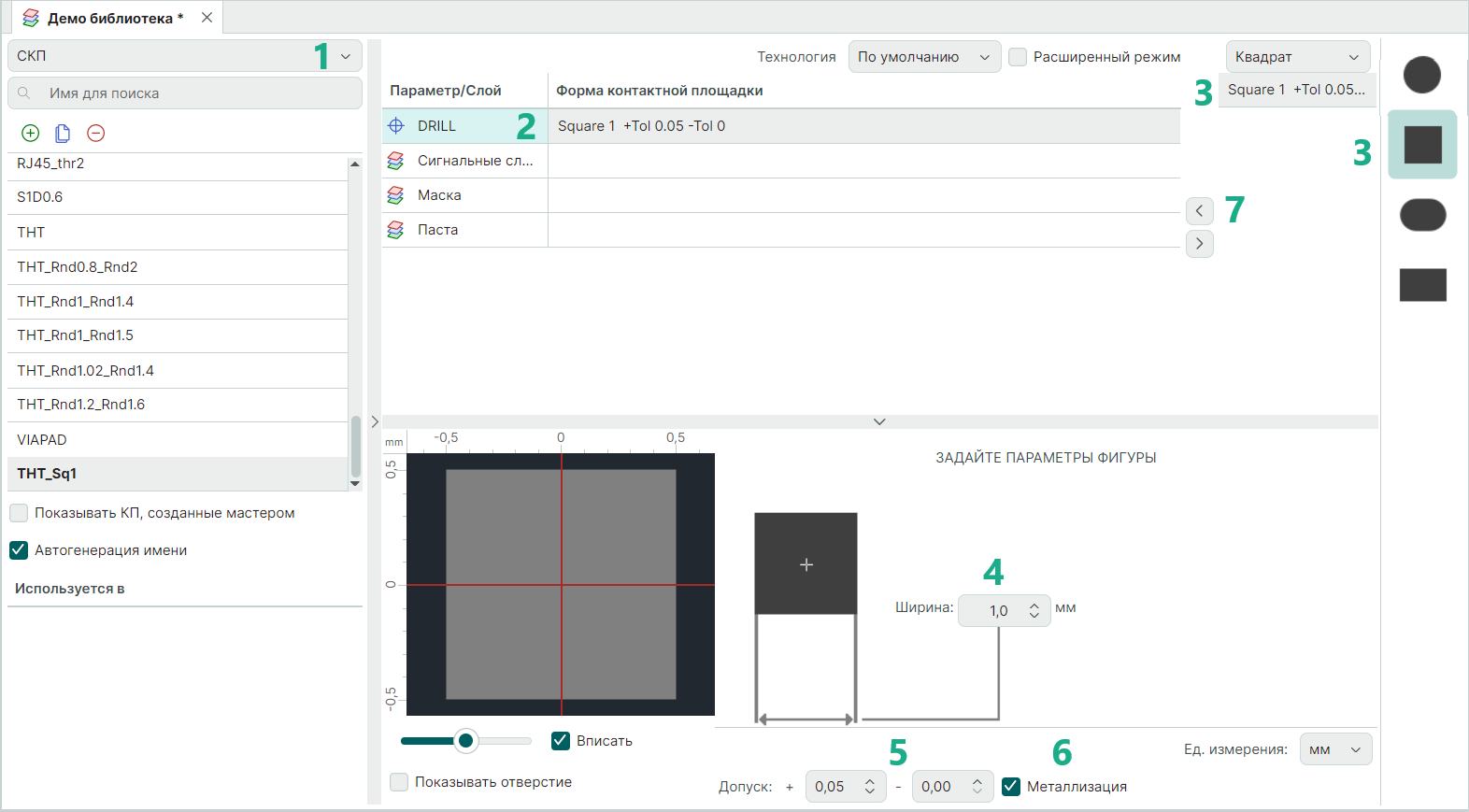

Рис. 1 Создание отверстия для контактной площадки

Помимо создания новой фигуры добавлять можно уже используемые формы, сохраненные в списке.
