Панель «Менеджер проекта». Сведения о SPICE-моделях проекта.¶
Функция предназначена для формирования сводки о перечне SPICE-моделей, применяемых в проекте.
Сводка предназначена для:
- отображения классификации моделей в проекте;
- быстрого поиска на схеме групп компонентов, имеющих заданную модель;
- просмотра информации об описании SPICE-текста компонента в соответствии с тем, как модель компонента будет включена в SPICE-нетлист;
- просмотра информации об описании SPICE-модели компонента.
Сводка о SPICE моделях в проекте может применяться при составлении модели электрической цепи и её отладке.

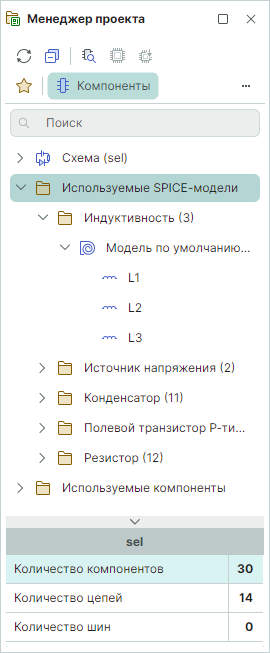

Иерархия сводки отображается в панели «Менеджер проекта» → «Компоненты» → «Используемые SPICE-модели», см. Рис. 1.
Иерархия «Используемые SPICE-модели» состоит из трех уровней:
- первый уровень – содержит названия типов SPICE моделей, которые обнаружены в проекте;
- второй уровень – содержит имя модели-прототипа, назначенной модели-экземпляру;
- третий уровень – содержит перечисления SPICE-обозначений моделей компонентов.
Примечание! Экземпляры целого ряда моделей могут не иметь описания, выполненного через директиву .model или .subckt, то есть не имеющие непосредственного именованного прототипа. Тогда для таких моделей используется внутренняя модель симулятора соответствующего типа со значениями параметров по умолчанию. В этом случае такая модель в интерфейсе пользователя называется «По умолчанию».

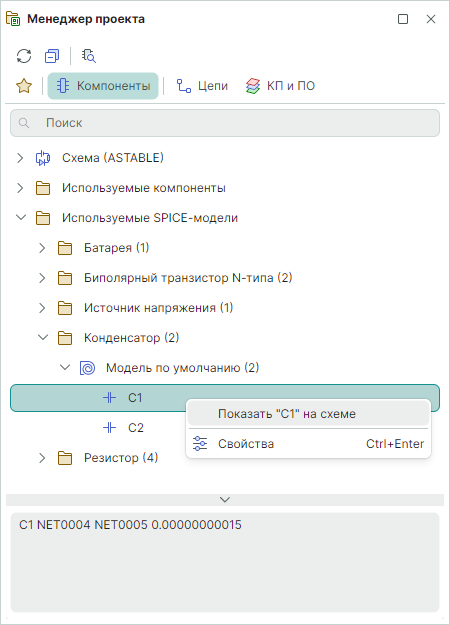

При выделении элемента иерархии «Используемые SPICE-модели» отображается контекстное меню, см. Рис. 2.
