Панель «Моделирование: Курсоры¶
На панели «Моделирование: «Курсоры» отображаются текущие координаты курсоров по всем группам графиков, а также различные соотношения их координат.
Отображение панели «Моделирование: «Курсоры» включается вместе с отображением самих курсоров с помощью:
- главного меню «Графики» → «Курсоры» → «Отобразить курсоры»;
- панели инструментов «SimOne Graphics»→ «Отобразить курсоры», иконка
.

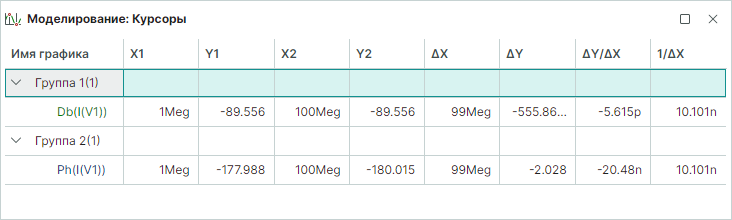

Панель «Моделирование: Курсоры» имеет следующий вид, см. Рис. 1.
Список полей панели приведён в Табл. 1.
Таблица 1
Поля панели курсоров
| Поле | Описание |
|---|---|
| X1 | Координата первого курсора по оси абсцисс. |
| Y1 | Координата первого курсора по оси ординат. |
| X2 | Координата второго курсора по оси абсцисс. |
| Y2 | Координата второго курсора по оси ординат. |
| ΔX | Разность координат по оси абсцисс первого и второго курсора: ΔX = X1 – X2. |
| ΔY | Разность координат по оси ординат первого и второго курсора: ΔY =Y1– Y2. |
| ΔY/ΔX | Отношение разности координат по оси ординат первого и второго курсора к разности координат по оси абсцисс первого и второго курсора ΔY/ΔX = (Y1 – Y2) / (X1 – X2). |
| 1/ΔX | Величина, обратная разности координат по оси абсцисс первого и второго курсора: 1/ΔX = 1 / (X1 – X2). |

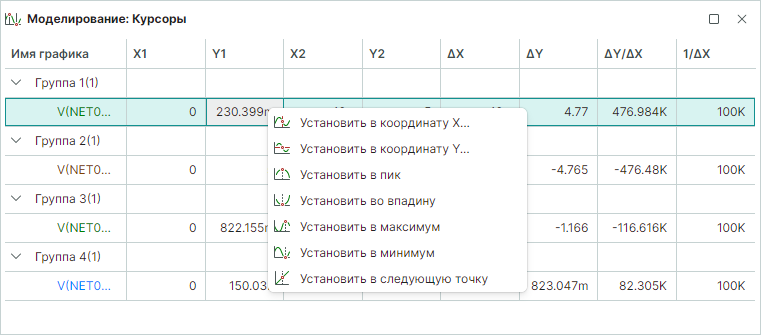

При вызове контекстного меню со строки с выбранным графиком можно указать команду для активного в текущий момент курсора выбранного графика, для отображения его на выбранном графике, см. Рис. 2.
