Панель инструментов «Общие»

Панель инструментов «Общие» показана на Рис. 1. Она содержит инструменты, предназначенные для выполнения операций, работающих во всех редакторах.

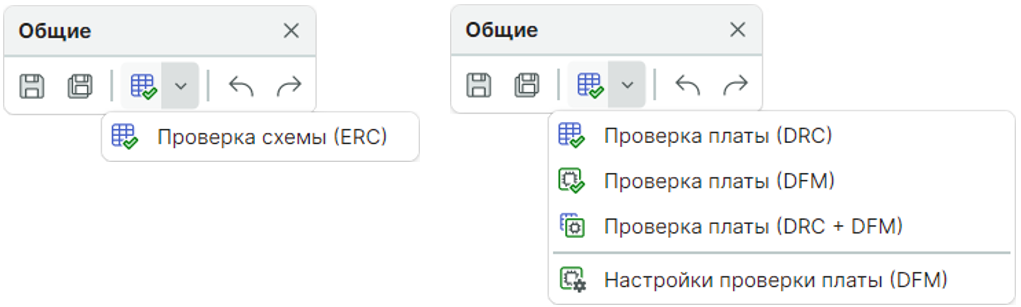

Рис. 1 Панель инструментов «Общие» (в схемотехническом редакторе и редакторе плат)

Подробнее инструменты описаны в Табл. 1.
Таблица 1 Состав инструментов панели «Общие»

Символ	Наименование инструмента	Описание
	Сохранить	Производит сохранение проектных данных («Ctrl+S»).
	Сохранить все	Обеспечивает сохранение данных во всех активных редакторах.
	Отменить действие	Отменяет последнее выполненное действие («Ctrl+Z»).
	Выполнить вновь	Повторяет отмененное действие («Ctrl+Y»).
Выполнение проверки
	Проверка схемы (ERC)	Проверка правильности построения электрической схемы.
	Проверка платы (DRC)	Проверка соблюдения заданных конструктивно-технологических ограничений.
	Проверка платы (DFM)	Проверка платы на технологичность.
	Проверка платы (DRC+DFM)	Совмещение общей проверки платы и проверки на технологичность.
	Настройки проверки платы (DFM)	Выбор проверяемых технологических правил.
