Панель инструментов «SimOne Graphics»

Панель инструментов «SimOne Graphics» представлена в следующем виде, см. Рис. 1.

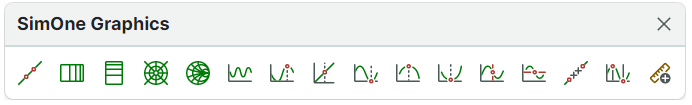

Рис. 1 Панель инструментов «SimOne Graphics»

Примечание! Инструменты, расположенные на панели инструментов, становятся доступны при активном окне симуляции. Перечень доступных инструментов зависит от выбранной симуляции.

В Табл. 1 приведено описание панели инструментов «SimOne Graphics».
Таблица 1 Панель инструментов «SimOne Graphics»

Символ	Наименование инструмента	Описание
	Отобразить маркеры точек на графиках	Включает отображение каждой точки посчитанного графика в виде маркера.
	Логарифмировать ось Х	Включает логарифмический масштаб по оси абсцисс для группы текущего графика.
	Логарифмировать ось Y	Включает логарифмический масштаб по оси ординат для группы текущего графика.
	Полярные координаты	Отображение графика на комплексной плоскости. Доступно только для частотного анализа схемы.
	Диаграмма Смита	Отображение графика на диаграмме Вольперта-Смита. Доступно только для частотного анализа схемы.
	БПФ…	Вызвать окно расчёта коэффициентов ряда Фурье для выбранных графиков или выражений.
	Установить в максимум	Установить курсоры в точку, соответствующую максимуму текущего графика.
	Установить в следующую точку	Устанавливает курсор в следующую расчетную точку текущего графика.
	Установить в минимум	Установить курсоры в точку, соответствующую минимуму текущего графика.
	Установить в пик	Установить курсоры в точку, соответствующую локальному максимуму графика кривой. Повторное нажатие на кнопку вызывает перемещение курсоров в следующий локальный максимум.
	Установить во впадину	Установить курсоры в точку, соответствующую локальному минимуму графика кривой. Повторное нажатие на кнопку вызывает перемещение курсоров в следующий локальный минимум.
	Установить в координату X	Установить курсоры в заданную точку по оси абсцисс.
	Установить в координату Y	Установить курсоры в заданную точку по оси ординат.
	Интерполяция	Включить/выключить режим интерполяции данных при работе с курсорами.
	Отобразить курсоры	Отобразить/скрыть курсоры в окнах графиков.
	Добавить измерения…	Открыть интерфейс добавления новых измерений в симуляции.
