Параметры отверстий

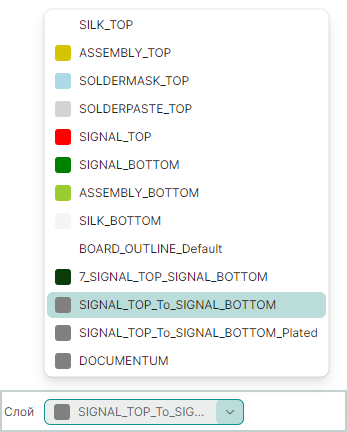

Назначение инструментов сверления и фрезерования, с помощью которых будут выполнены объекты на слоях механической обработки, происходит в окне «Параметры отверстий». Инструменты назначаются для каждого слоя механической обработки, на котором имеются отверстия и пути фрезы. Для перехода в окно «Параметры отверстий» выберите слой механической обработки, см. Рис. 1.

Рис. 1 Выбор слоя механической обработки
Рис. 1 Выбор слоя механической обработки

В главном меню программы выберите «Настройки» → «Параметры отверстий», см. Рис. 2.

Рис. 2 Вызов окна «Параметры отверстий»
Рис. 2 Вызов окна «Параметры отверстий»

На экране отобразится окно «Параметры отверстий», в данном окне содержится информация о всех отверстиях, находящихся на выбранном ранее слое механической обработки, см. Рис. 3.

Рис. 3 Окно «Параметры отверстий»
Рис. 3 Окно «Параметры отверстий»

Назначение инструмента осуществляется в выпадающем меню в столбце «Инструмент», в случае если в выпадающем списке нет необходимого инструмента, добавьте его.
