Параметры пайки для корпуса¶
Третьим шагом при создании посадочного места с помощью мастера является определение параметров контактных площадок.
Контактные площадки создаются в мастере одновременно в различных вариантах плотности:
- Низкая плотность;
- Средняя плотность;
- Высокая плотность.
Параметры могут быть заданы автоматически или вручную.

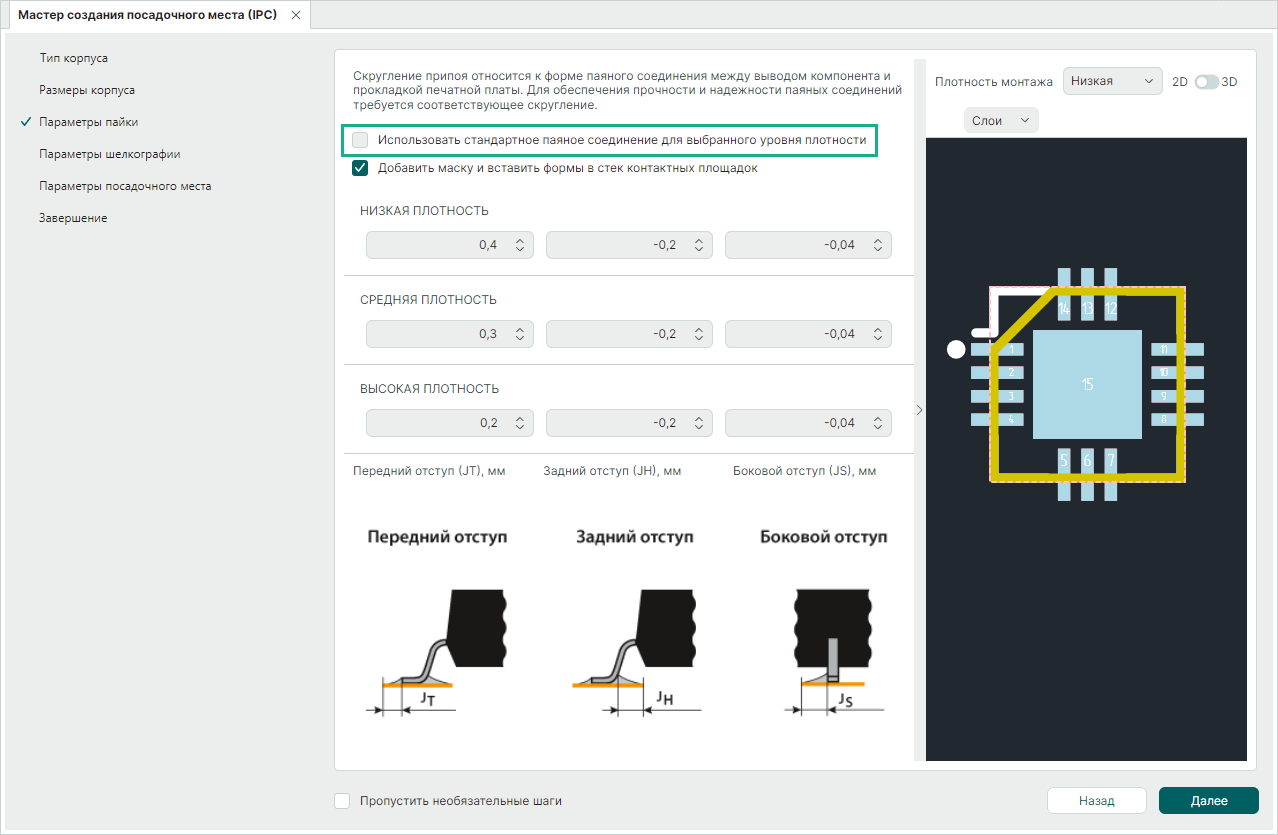

Ручной ввод параметров осуществляется после снятия флага в чек-боксе «Использовать стандартное паяное соединение для выбранного уровня плотности», см. Рис. 1.
После того, как флаг снят, поля станут доступны для ручного ввода данных. Для каждого варианта плотности значения параметров указываются индивидуально.
Для контактных площадок задаются следующие параметры:
- Передний отступ;
- Задний отступ;
- Боковой отступ.
Параметры схематично представлены в нижней части окна.
Черным цветом показан корпус компонента, оранжевым – контактная площадка, серым – металл вывода компонента и припой.
При изменении величины зазоров соответствующие изменения отображаются в области предварительного просмотра посадочного места.
Важно! При ручном вводе значений созданное посадочное место может не соответствовать стандарту IPC-7351.
Для того чтобы в создаваемых контактных площадках присутствовали данные о нанесении пасты и маски, необходимо отметить флагом чек-бокс «Добавить маску и вставить формы в стек контактных площадок».
