Параметры шелкографии для корпуса

Четвертым шагом работы мастера является определение параметров маркировки (шелкографии) создаваемого посадочного места.
Параметры шелкографии могут быть заданы автоматически или введены вручную.
Для ввода параметров шелкографии вручную необходимо снять флаг с чек-бокса «Использовать рассчитанные размеры шелкографии» и ввести необходимые параметры в разблокированные поля, см. Рис. 1.

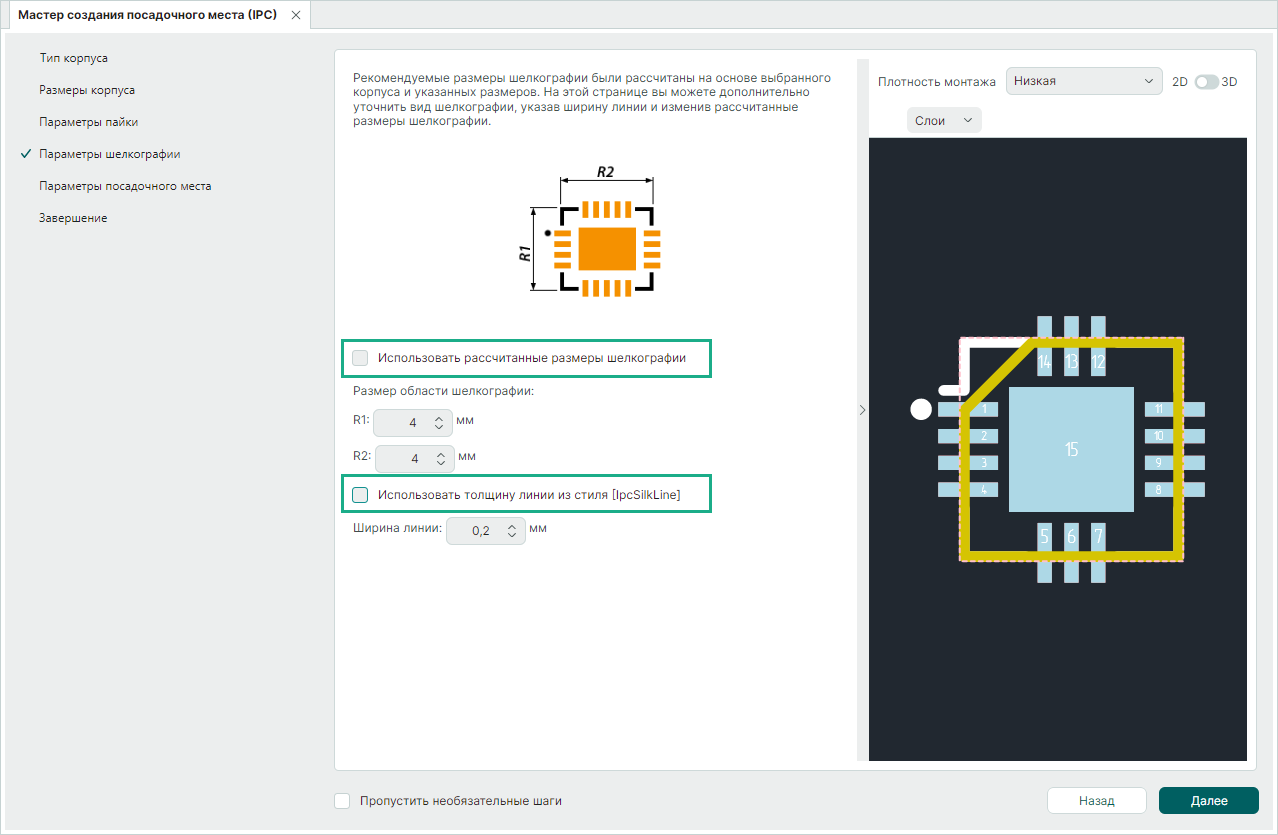

Рис. 1 Выбор параметров шелкографии

Сверху над полями ввода располагается поясняющая схема.
Для изменения ширины линии шелкографии необходимо снять флаг в чек-боксе «Использовать толщину линии из стиля [IpcSilkLine]» и ввести значение в поле «Ширина линии».
