Спецификация¶

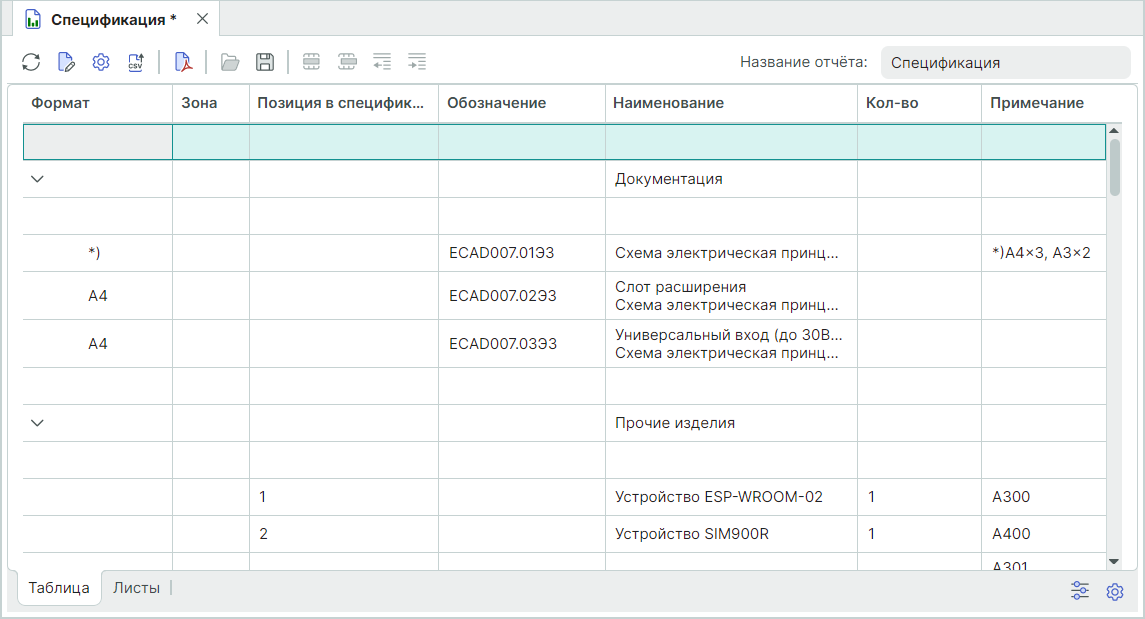

Спецификация представляет собой документ, состоящий из разделов, в которые занесены все составные части, входящие в изделие, а также входящая в данное изделие документация. Наличие тех или иных разделов определяется составом специфицируемого изделия, см. Рис. 1.
Спецификация может состоять из разделов:
- Документация;
- Комплексы;
- Сборочные единицы;
- Детали;
- Стандартные изделия;
- Прочие изделия;
- Материалы;
- Комплекты.
В окне спецификации отображаются следующие данные:
- Формат – заполняется форматами документов, обозначения которых записывают в графе «Обозначение». Если документ выполнен на нескольких листах различных форматов, то в графе «Формат» проставляется символы «*)», а в графе «Примечание» перечисляются все форматы в порядке их увеличения.
- Зона – в графе указывают обозначение зоны, в которой находится номер позиции записываемой составной части при разбивке поля чертежа на зоны по ГОСТ 2.104.
- Позиция в спецификации – порядковые номера составных частей, непосредственно входящих в изделие, по порядку их записи в спецификации.
- Обозначение – обозначение документов (раздел «Документация»), обозначение основных конструкторских документов на изделия (разделы «Комплексы», «Сборочные единицы», «Детали», «Комплекты»). В разделах «Стандартные изделия», «Прочие изделия» и «Материалы» графу «Обозначение» заполняют, если для стандартного изделия выпущена конструкторская документация.
- Наименование – наименование документов, наименования и обозначения изделий, обозначения материалов.
- Кол-во – количество составных частей изделия и общее количество материалов с указанием единиц измерения.
- Примечание – сведения, относящиеся к записанным в спецификацию изделиям, материалам и документам, обозначение форматов, дополнительные сведения, произвольное текстовое примечание.

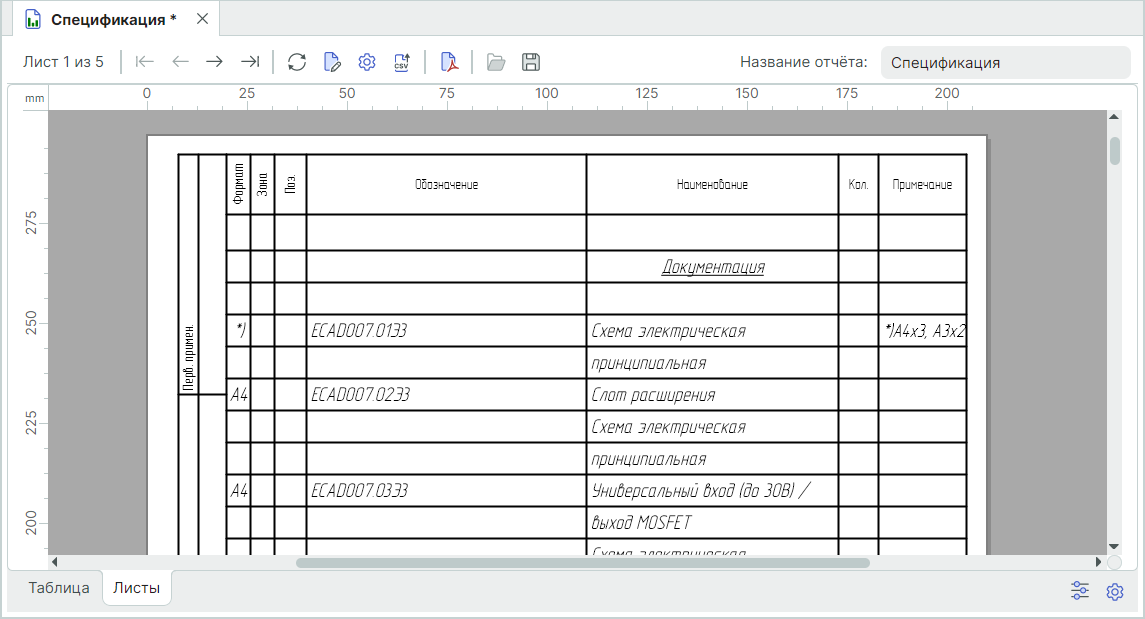

Предварительный просмотр отчета осуществляется при переключении на вкладку «Листы», расположенную в нижней части окна. Бланк отчета выбирается из стандартных бланков, созданных для отчета данного типа.
Предварительный просмотр сформированного отчета показан на Рис. 2.

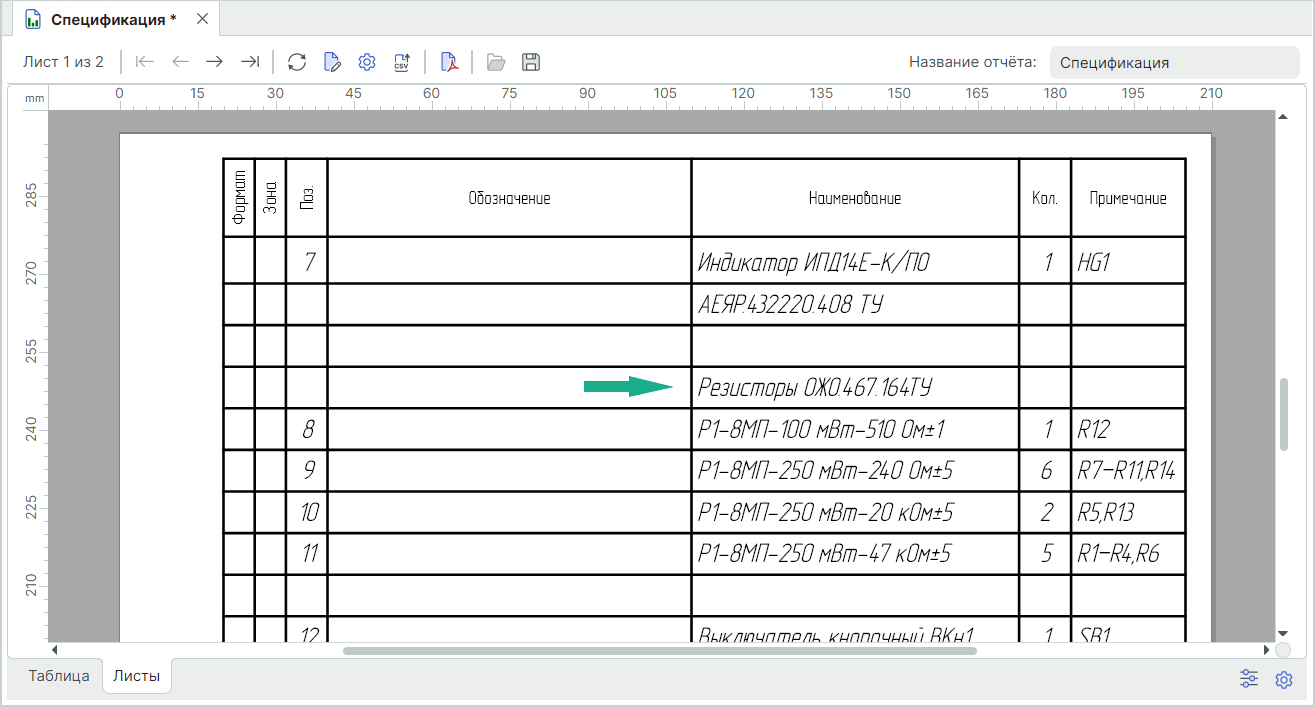

Примечание! При заполнении раздела «Прочие изделия» запись изделий производится группами, объединенными по функциональному назначению (конденсаторы, микросхемы, резисторы и т.д.), внутри таких групп изделия объединяются в подгруппы изделий, выполненных по одним техническим условиям, см. Рис. 3.
