Перечень элементов и ведомость покупных изделий

К отчётам относятся следующие документы, выпуск которых доступен по результатам проектирования платы:

• Перечень элементов (плоский);
• Перечень элементов (иерархический);
• Ведомость покупных изделий;
• Спецификация печатной платы;
• Спецификация.

Создание любого из перечисленных отчетов доступно при открытом документе проекта платы. В главном меню программы перейти «Документация» → «Новый отчет» и выбрать нужный отчет, см. Рис. 1.

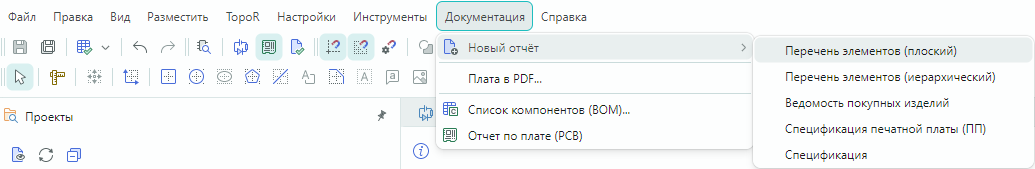

Рис. 1 Переход к созданию отчета

После выбора нужного отчета в рабочей области программы будет открыт соответствующий отчет. В нижней части окна отчета есть две вкладки: «Таблица» и «Листы», см. Рис. 2.

Рис. 2 Перечень элементов. Вкладка «Таблицы»

Информация отображаемая на вкладке «Таблица» доступна для редактирования пользователю. Подробнее о редактировании перечня элементов см. в руководстве пользователя Выпуск документации.
На вкладке «Листы» отображается печатный вид документа, выполненного в соответствии с требованиями ГОСТ, см. Рис. 3.

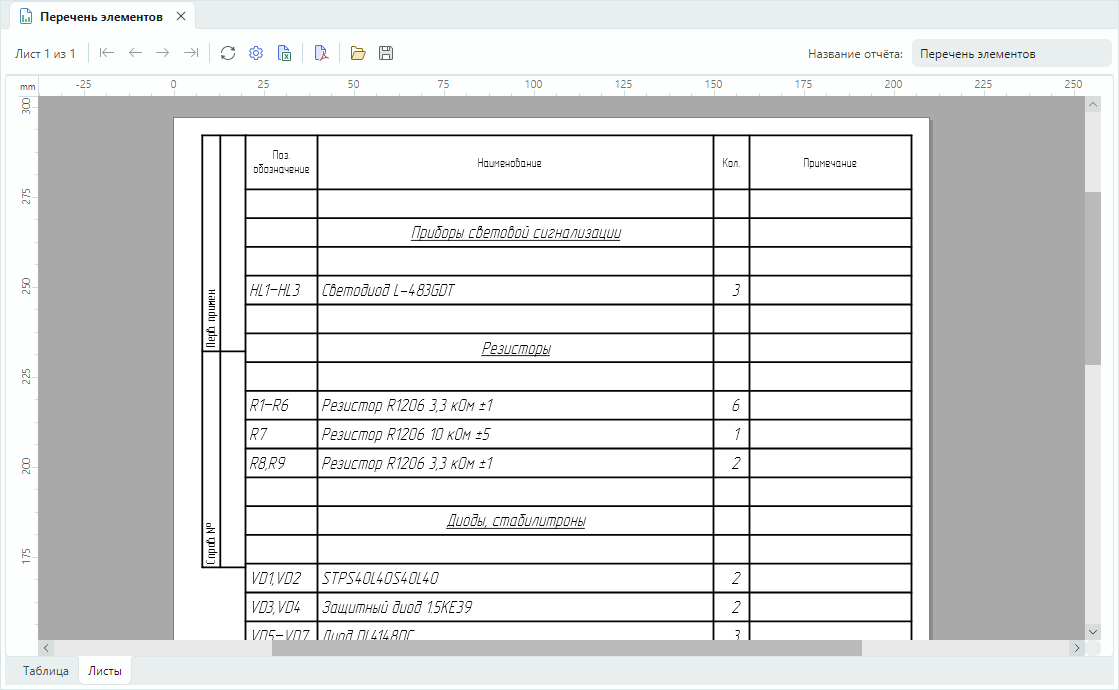

Рис. 3 Перечень элементов. Вкладка «Листы»

Для экспорта в PDF используйте кнопку «Экспортировать в PDF», расположенную на панели инструментов редактора.
