Переходные отверстия

При размещении переходного отверстия на плате ему автоматически присваивается стиль, заданный для стека платы.
При перемещении переходного отверстия в область другого стека, стиль не изменится, а проверка данного элемента выявит ошибку.

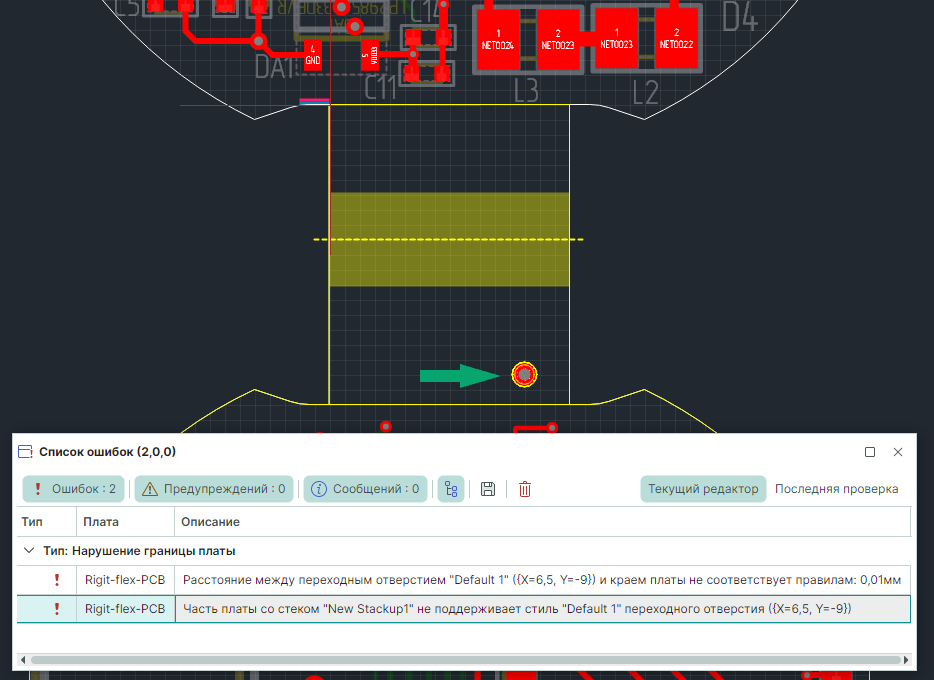

Пример отображения ошибки для перемещенного в область другого стека платы переходного отверстия представлен на Рис. 1.

Рис. 1 Проверка перемещенного ПО

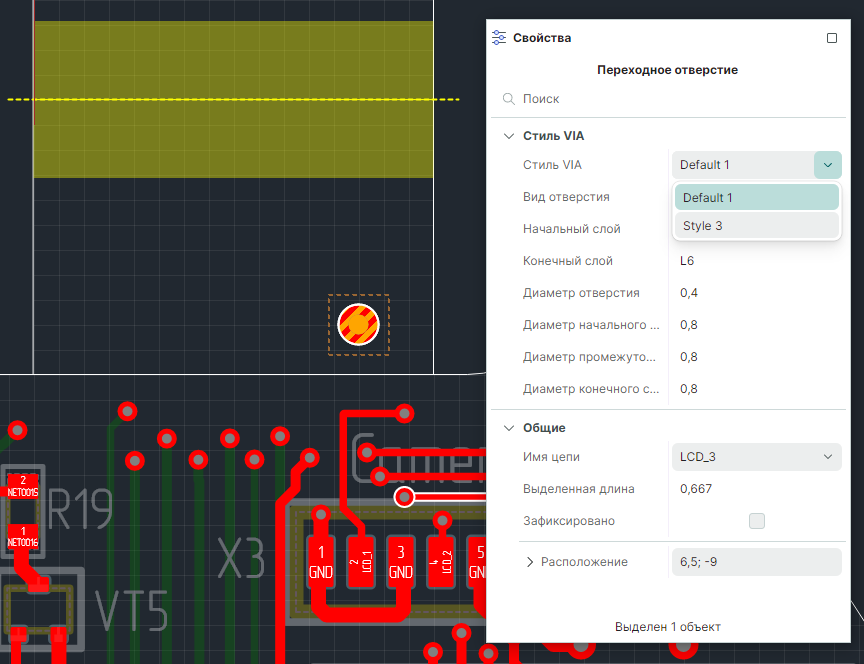

Изменение стиля переходного отверстия производится в панели «Свойства» → «Стиль VIA», см. Рис. 2.

Рис. 2 Изменение стиля ПО
