Переключение слоев

Слой, на котором осуществляется работа в данный момент, называется текущим слоем.
При выключенном флаге в чек-боксе «Слои» → «Только текущий слой» конструктивные элементы текущего слоя отображаются совместно с другими активными слоями. При этом цвет объектов текущего слоя становится ярче по сравнению с приглушенными цветами объектов других слоев.
При включенном флаге в чек-боксе «Слои» → «Только текущий слой» отображаются только конструктивные элементы текущего слоя.
Текущий слой выбирается из перечня отображаемых активных слоев с помощью выпадающего списка, который расположен в строке состояния, см. Рис. 1. В этом списке только те слои, которые выбраны для отображения в панели «Слои».

Рис. 1 Выбор текущего слоя из списка активных слоев

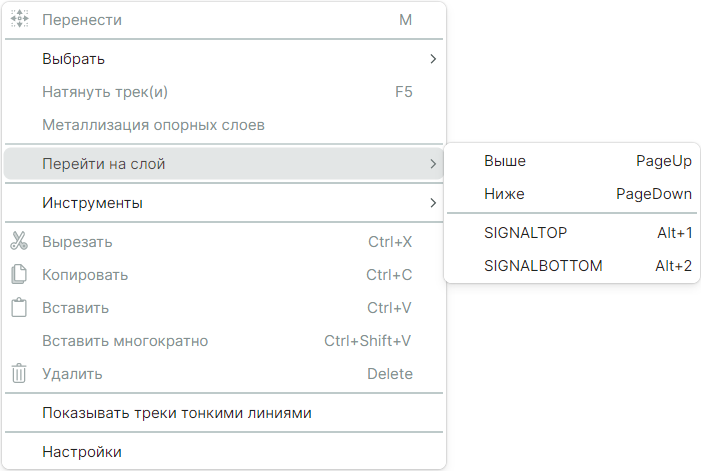

Переключение между активными слоями осуществляется с помощью контекстного меню в редакторе платы, см. Рис. 2.

Рис. 2 Переход на слой

При использовании операций переключения «Выше» или «Ниже» слои будут переключаться последовательно согласно физическому расположению их на печатной плате.
