Перемещение межслойного перехода¶

Межслойный переход (переходное отверстие) может быть перемещен на плате вместе с подключенными к нему треками. Для этого:
1. Выберите переходное отверстие, которое необходимо переместить.

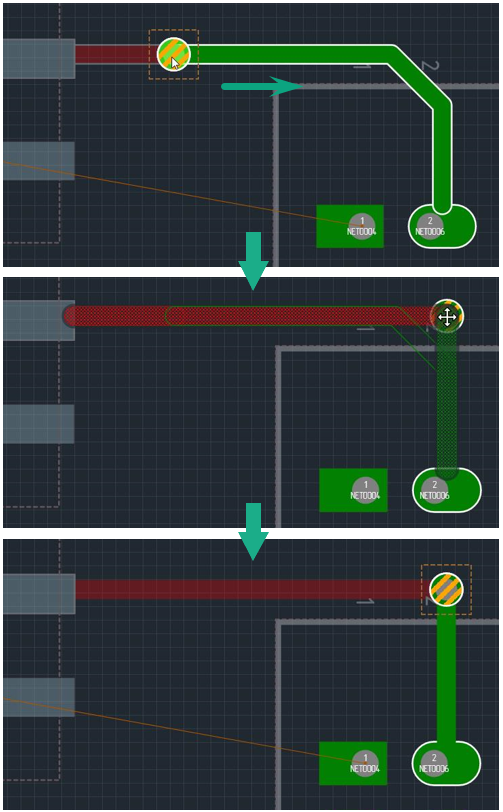

2. Переместите курсор в точку, где должно быть размещено переходное отверстие. Перемещение курсора должно быть плавным, чтобы треки, подключенные к переходному отверстию, были корректно изменены, см. Рис. 1. Во время перемещения курсора на экране отображается возможный вид межслойного перехода и возможное положение треков.
3. Отпустите левую кнопку мыши для фиксации нового положения переходного отверстия.
