Перемещение сегмента

Сегмент трека может быть перемещен. При перемещении сегмента трека происходит изменение сегментов, соседствующих с ним.
Для перемещения сегмента  с учетом существующих объектов платы, как препятствий при перемещении этого сегмента:
1. Выделите сегмент, который должен быть перемещен. Для начала перемещения курсор должен изменить свой вид.
2. Нажмите левую кнопку мыши и, удерживая ее, переместите сегмент. Перемещение сегмента определяется перемещением курсора, см. Рис. 1.

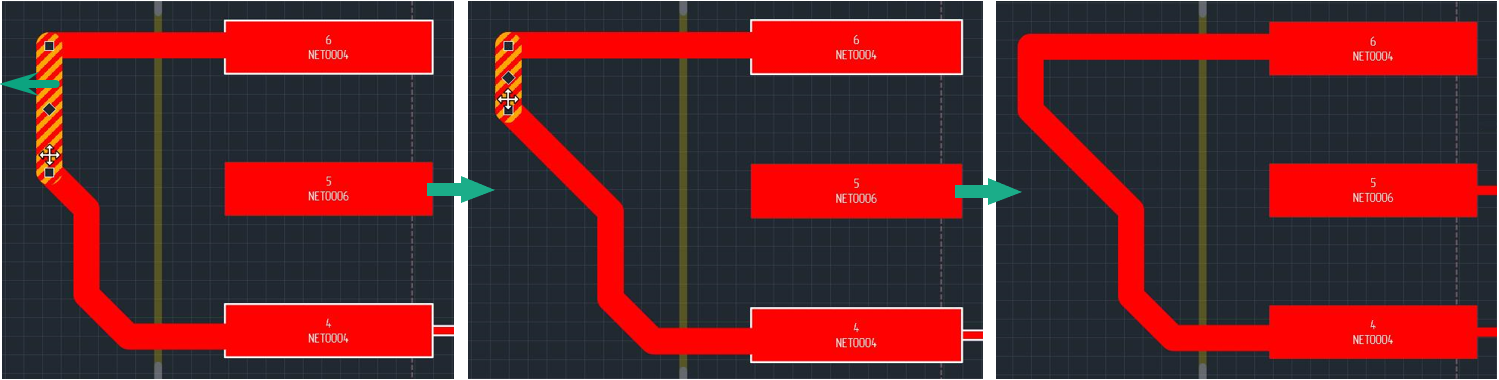

Рис. 1 Перемещение сегмента трека

При перемещении сегмент сохраняет свою ориентацию относительно других объектов. Перемещение происходит между линиями, образованными соседними сегментами. Если у перемещаемого сегмента имеется только один «сосед», то перемещение происходит между параллельными линиями, одна из которых проходит через соседний сегмент, а вторая через свободную точку перемещаемого сегмента.
При перемещении сегмента может изменяться его длина. Сегменты, соседствующие с перемещаемым, также изменяются, см. Рис. 2. На рисунке показано, как увеличилась длина соседних сегментов, а перемещаемого уменьшилась.

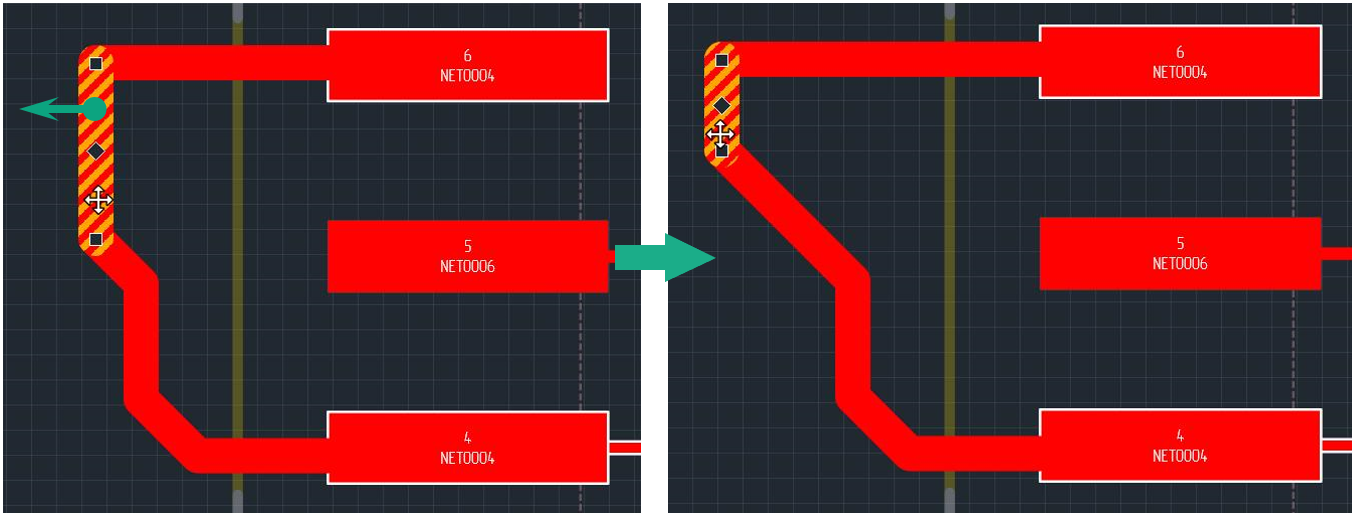

Рис. 2 Изменение соседствующих сегментов при перемещении

При перемещении сегмента его длина может стать равной нулю. Если это произойдет, то сегмент автоматически удалится, а общее количество сегментов в треке уменьшится, см. Рис. 3. Восстановить сегмент можно с помощью операции отмены действия.

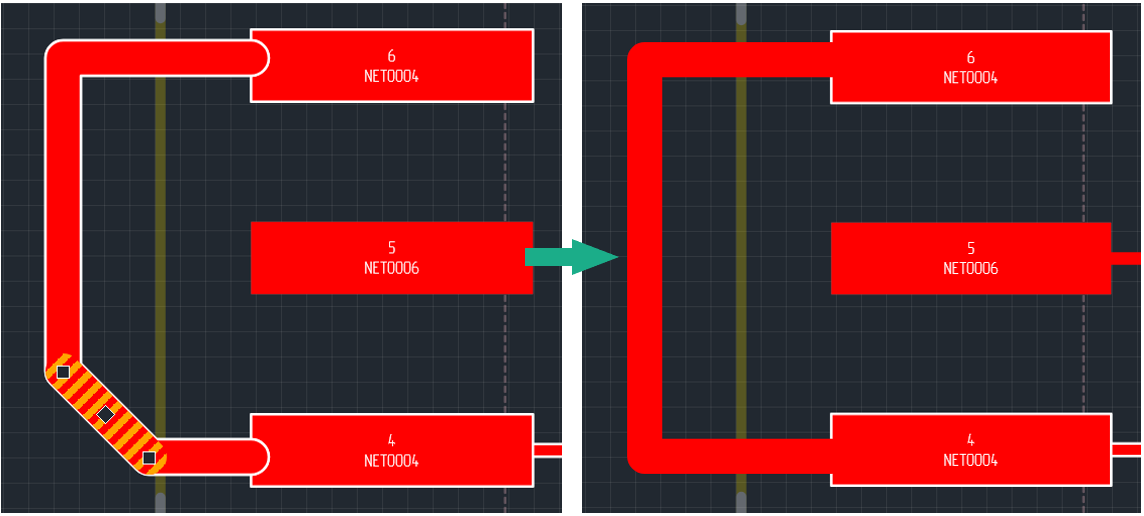

Рис. 3 Уменьшение количества сегментов трека

Если при перемещении сегмент будет совмещен с другим, то сегменты будут объединены, см. Рис. 4. Таким образом, количество сегментов трека уменьшится.

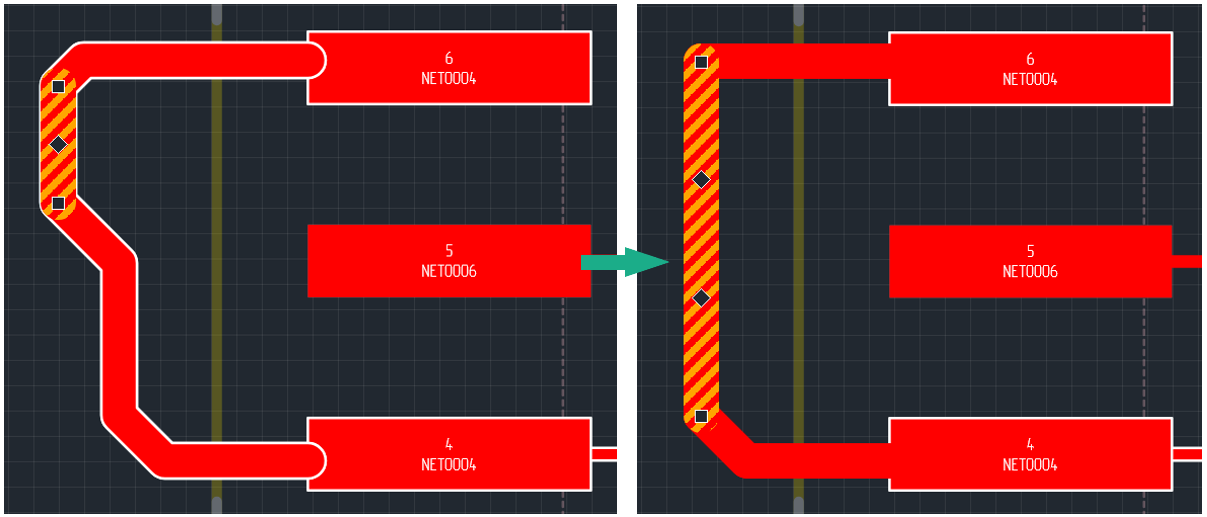

Рис. 4 Объединение сегментов трека

Для перемещения сегмента трека с игнорированием существующих объектов платы, как препятствий при перемещении этого сегмента:
1. Выделите сегмент, который должен быть перемещен. Для начала перемещения курсор должен изменить свой вид.
2. Нажмите одновременно клавишу «Alt» и левую кнопку мыши и, удерживая ее, переместите сегмент. Перемещение сегмента определяется перемещением курсора.

Примечание! Если выделенный сегмент соединен с соседним сегментом Т-образным соединением, то выделенный сегмент будет заблокирован для перемещения.
