Перемещение УГО по схеме

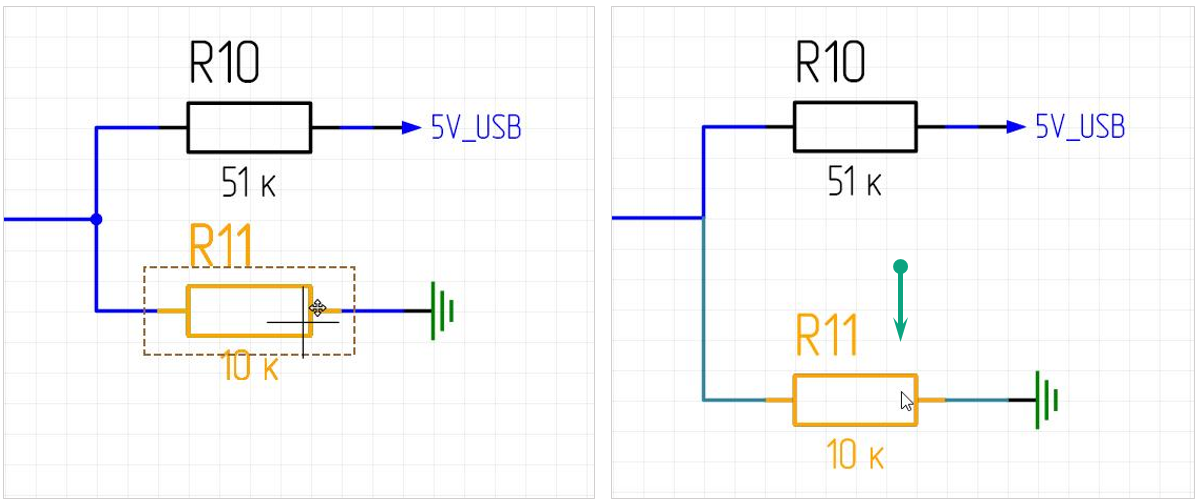

УГО радиодетали может свободно перемещаться по схеме. Для перемещения УГО его нужно выбрать и, удерживая в нажатом состоянии кнопку мыши, перемещать УГО по схеме, см. Рис. 1.

Рис. 1 Перемещение УГО по схеме

Если к выводам УГО подключены цепи, то при перемещении УГО они будут проложены заново.

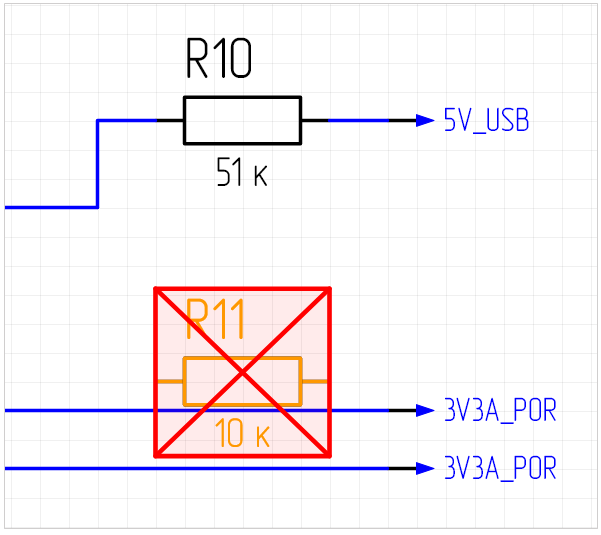

Если при перемещении УГО располагается в месте, в котором недоступно его размещение или к которому нельзя проложить подключенные цепи, то УГО будет подсвечено красным, см. Рис. 2.

Рис. 2 УГО в области, недоступной для размещения
