Переместить на слой

Для объектов, размещенных на гербер слоях проекта производства, доступен инструмент перемещения объектов на выбранный слой с сохранением текущих координат.
Для вызова инструмента «Переместить на слой» выделите объекты, которые необходимо переместить, см. Рис. 1.

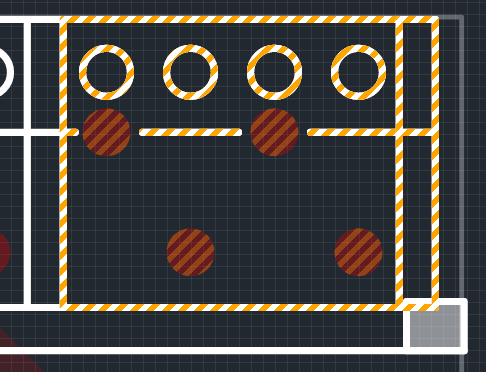

Рис. 1 Отображение выделенных объектов

Вызов инструмента «Переместить на слой» доступен в главном меню программы «Инструменты» → «Слои» → «Переместить на слой», см. Рис. 2.

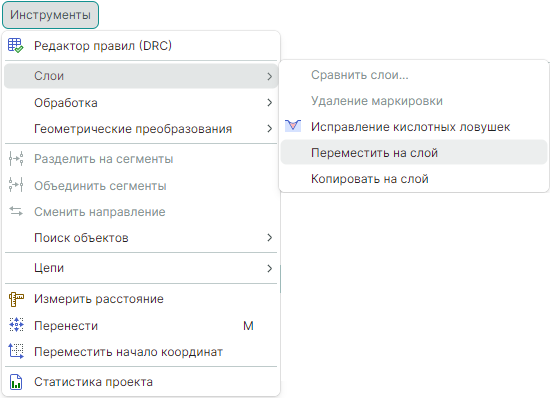

Рис. 2 Вызов инструмента из главного меню

Примечание! При переносе области металлизации на другой слой с области снимается заливка.

При выделении объектов с разных слоев на экране отобразится уведомление, нажмите «ОК», см. Рис. 3.

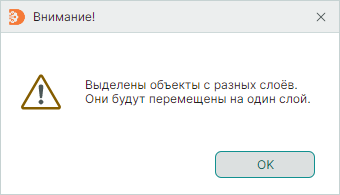

Рис. 3 Уведомление о переносе на один слой

В отобразившемся окне «Перенос объектов на слой» выберите слой, на который следует перенести выделенные объекты, и нажмите «Перенести», см. Рис. 4.

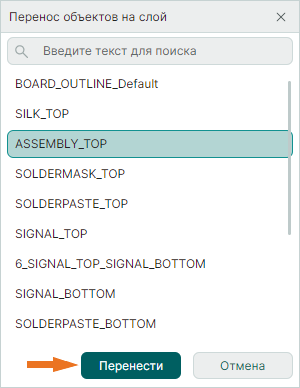

Рис. 4 Окно «Перенос объектов на слой»

Выбранные объекты будут перенесены на указанный слой, а в панели «Журналы» отобразится сообщение о выполнении процедуры переноса, см. Рис. 5.

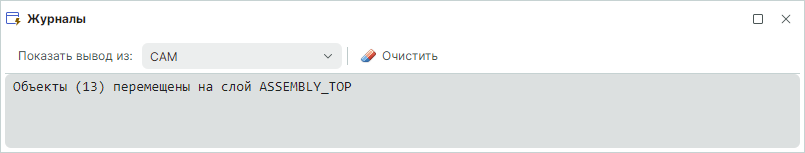

Рис. 5 Сообщение об успешном переносе объектов
