Перенумерация контактных площадок

Контактные площадки внутри посадочного места могут быть массово перенумерованы.
Перенумерация контактных площадок посадочного места осуществляется с помощью инструмента «Перенумеровать контактные площадки», расположенного:

• на панели инструментов «Плата»;
• в главном меню «Разместить»;
• в контекстном меню «Инструменты».

Инструмент позволяет задавать площадкам номера с текстовым префиксом.
При активном инструменте «Перенумеровать контактные площадки» в функциональной панели «Свойства» отображаются доступные параметры перенумерации, курсор при активном инструменте имеет вид , см. Рис. 1.

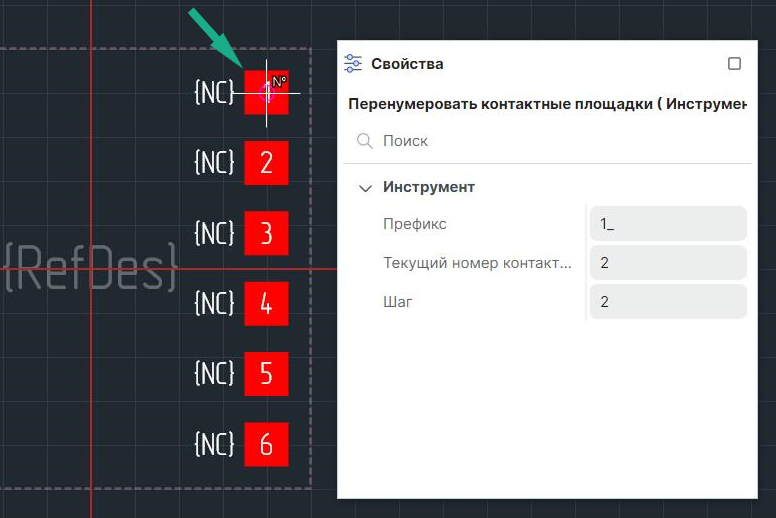

Рис. 1 Параметры инструмента «Перенумеровать контактные площадки»

Группа  «Инструмент»:

• «Префикс» – определение текстового префикса, который будет отображаться перед цифровой частью номера контактной площадки;
• «Текущий номер» – определение начального значения цифровой части номера;
• «Шаг» – определение значения, на которое будет увеличиваться номер при переходе к следующей контактной площадке.

Для перенумерации контактных площадок:
1. Активируйте инструмент «Перенумеровать контактные площадки».
2. Настройте параметры инструмента с помощью панели «Свойства».
3. Переместите курсор на первую контактную площадку и нажать левую кнопку мыши.
4. Указанной контактной площадке будет присвоен новый номер с учетом настроенных параметров, определенных на панели «Свойства», см. Рис. 2.

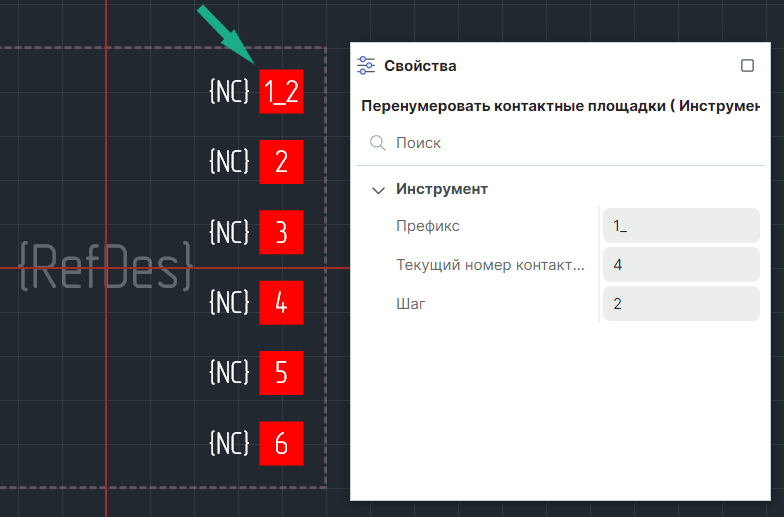

Рис. 2 Начало переименования контактных площадок

5. Последовательно переименуйте соответствующие контактные площадки, перемещая курсор, см. Рис. 3.

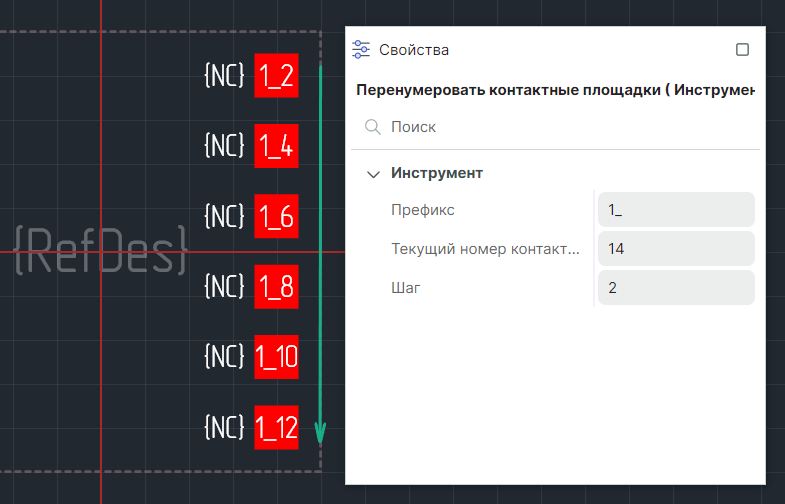

Рис. 3 Последовательное переименование контактных площадок

В поле «Свойства» → «Инструмент» → «Текущий номер контактной площадки» отображается номер следующий после последнего переименования.

Пример! На Рис. 3 зеленые стрелки отображают очередность перемещения при переименовании контактных площадок.

Для групповой перенумерации:
1. Активируйте инструмент «Перенумеровать контактные площадки» и настройте его параметры с помощью панели «Свойства».
2. Переместите курсор в рабочую область и задайте линию перенумерации: для этого в выбранной точке нажмите левую кнопку мыши и переместите курсор в другую точку, между ними отобразится линия, см. Рис. 4.

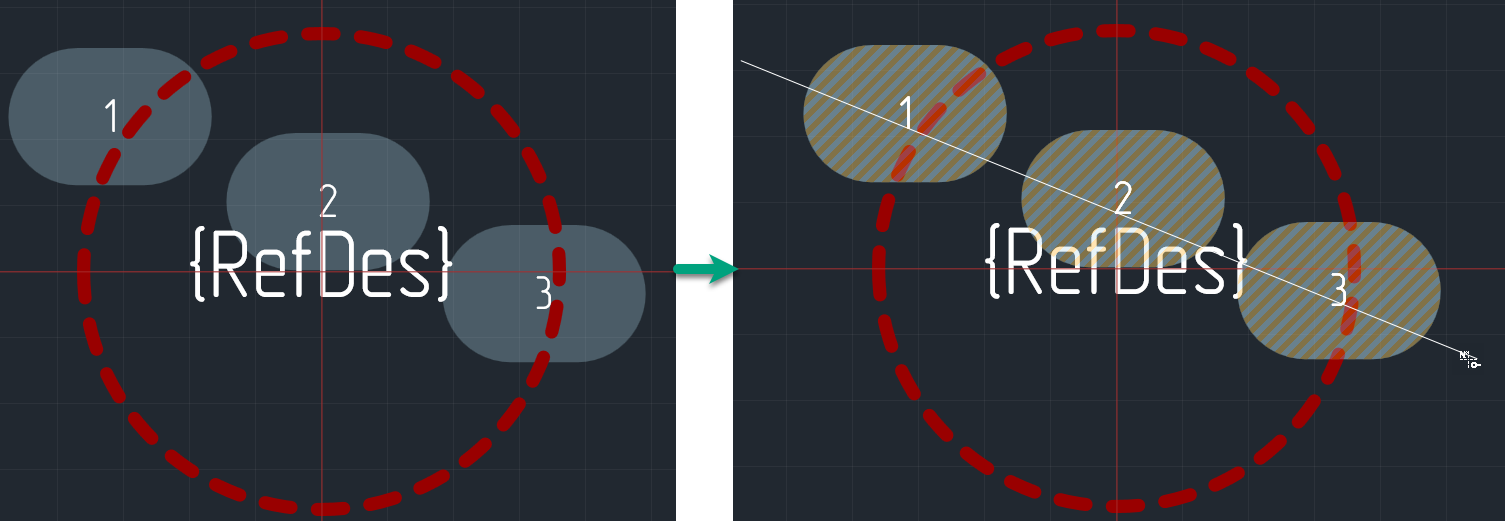

Рис. 4 Линия перенумерации

Последовательность нумерации задается по очередности попадания контактных площадок на линию. Конец линии обозначен стрелкой. Таким образом, площадки нумеруются последовательно от начала линии к концу.
3. Отпустите левую кнопку мыши, все контактные площадки, которые попали на линию, будут выбраны и последовательно перенумерованы, см. Рис. 5.

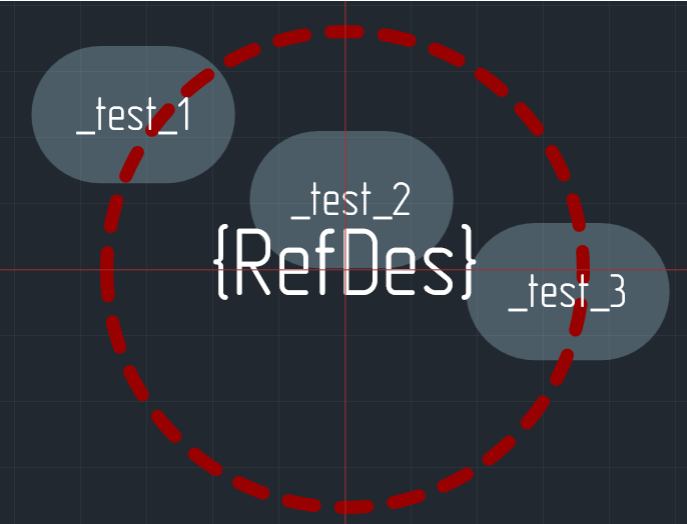

Рис. 5 Перенумерация вдоль линии

Важно! При использовании префикса возможно создание одинаковых номеров для контактных площадок. Чтобы избежать ошибок рекомендуется пользоваться проверкой.
