Перенумерация объектов

Для перенумерации УГО радиодеталей на схеме используется инструмент «Перенумеровать компоненты», который обозначен символом на панели инструментов «Схема», см. Рис. 1, также данный инструмент доступен в главном меню программы «Инструменты» → «Перенумеровать компоненты».

Рис. 1 Вызов инструмента «Перенумеровать компоненты»

Чтобы перенумеровать УГО радиодеталей на схеме:
1. Выделите компоненты для перенумерации.
2. Вызовите инструмент «Перенумеровать компоненты».
3. Установите в окне «Перенумерация компонентов» необходимые настройки:

• Выберите направление нумерации. Порядок перенумерации соответствует направлению стрелок: «Вниз-направо» или «Направо-вниз» относительно оси Y, см. Рис. 2.

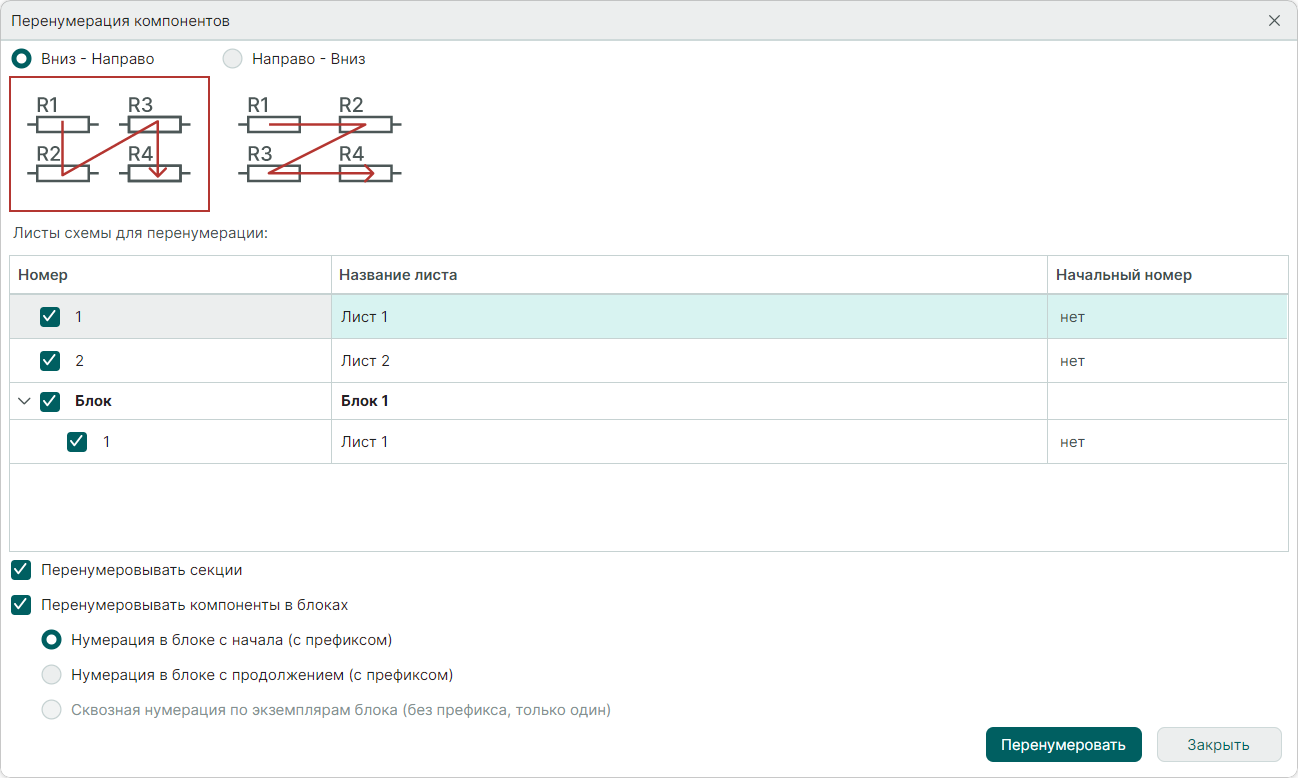

Рис. 2 Окно «Перенумерация компонентов»

• Установите флаг напротив строк с листами, в которых необходима перенумерация объектов.
• Установите флаг в строке «Перенумеровывать секции» при необходимости перенумерации эквивалентных секций.
• Установите флаг в строке «Перенумеровывать компоненты в блоках» при необходимости перенумерации компонентов в блоках. Укажите требуемый вид перенумерации: «Нумерация в блоке с начала (с префиксом)», «Нумерация в блоке с продолжением (с префиксом)» или «Сквозная нумерация по экземплярам блока (без префикса, только один)».

4. Нажмите кнопку «Перенумеровать».
   Если при перенумерации была задействована хотя бы одна секция радиодетали, то все секции радиодетали будут перенумерованы. При этом номера секций не изменятся, изменится только общий номер.
