Плотность монтажа¶
Выбор плотности монтажа позволяет менять контактные площадки в посадочном месте, когда данный параметр переключается при проектировании печатной платы. Это позволяет использовать в проекте разные модификации посадочного места компонента без замены самого компонента.
Для корректной смены плотности монтажа все контактные площадки, которые используются в посадочном месте с изменяемой плотностью, должны быть представлены в разных модификациях.
Номенклатура контактных площадок, созданных для разных плотностей монтажа, позволяет применять их при создании посадочного места ручным способом.
Модификации контактной площадки и посадочного места связаны с плотностью монтажа и совпадают.
Параметр плотности монтажа при создании контактной площадки имеет следующие значения (по аналогии со стандартом IPC-7531):
- По умолчанию;
- Низкая плотность;
- Средняя плотность;
- Высокая плотность.

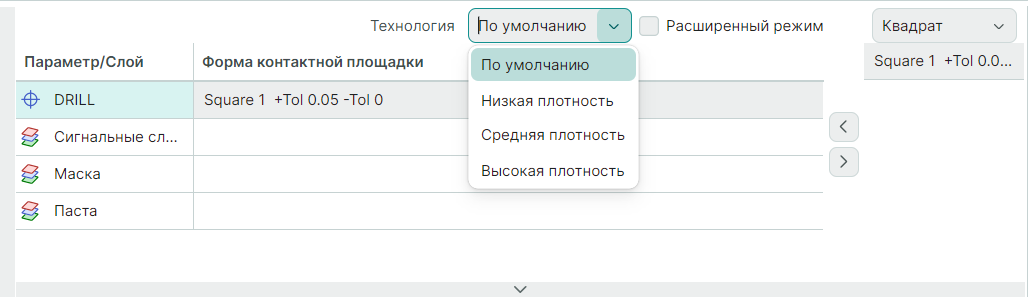

Выбор параметра плотности монтажа при создании контактной площадки осуществляется из выпадающего списка «Технология», см. Рис. 1.
Контактные площадки, созданные с параметром плотности «По умолчанию», не могут быть изменены в рамках посадочного места.
Контактные площадки для разных параметров плотности монтажа создаются так же, как и контактные площадки с параметром плотности монтажа «По умолчанию».
Важно! Если для контактной площадки задаются параметры, описывающие плотность монтажа, отличные от варианта «По умолчанию», то следует ввести параметры для всех плотностей монтажа, так, чтобы были описаны плотности «Низкая», «Средняя» и «Высокая».
