Подборные элементы

Для радиодеталей, относящихся к семействам: конденсаторы (C), дроссели (L) и резисторы (R), доступна дополнительная категория свойств – «Подборные элементы», см.  Рис. 1.

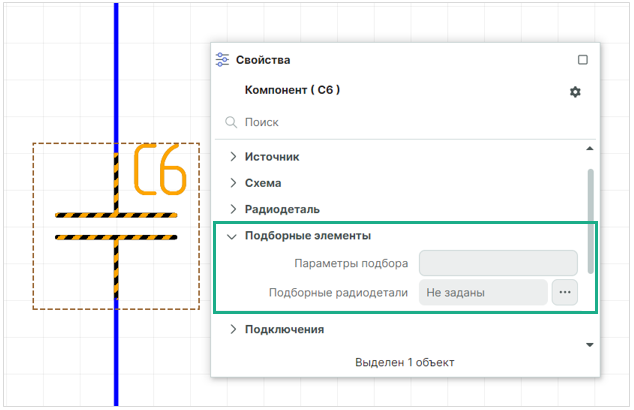

Рис. 1 Отображение группы «Подборные элементы»

Подборный элемент — электронный компонент для изделий единичного и опытного производства, номинал которого подбирается в момент настройки готового изделия.
Выбор номинала осуществляется из набора, определенного границами диапазона номиналов и перечнем значений из ряда номиналов с требуемым допуском.
В категории «Подборные элементы» доступны настройка параметров подбора и выбор подборных радиодеталей.
Параметры подбора — характеристики, позволяющие определить набор номиналов компонентов, один из которых выбирается в момент настройки изделия. Например, «E192; 12,9 Ом...13,8 Ом», где «E192» – ряд номиналов радиодетали, а «12,9 Ом...13,8 Ом» – диапазон допустимых значений номинала компонента. Данное поле предназначено для внесения допустимого диапазона подбора. Значение, введенное в поле «Параметры подбора», будет отображено в перечне элементов в столбце «Примечание» в строке подборного элемента. Подборный элемент в перечне элементов отображается в отдельной строке.
Подборные радиодетали — компоненты с номиналами из ряда номиналов и в пределах диапазона. Переход к выбору подборных радиодеталей осуществляется по нажатию на кнопку , см. Рис. 2.

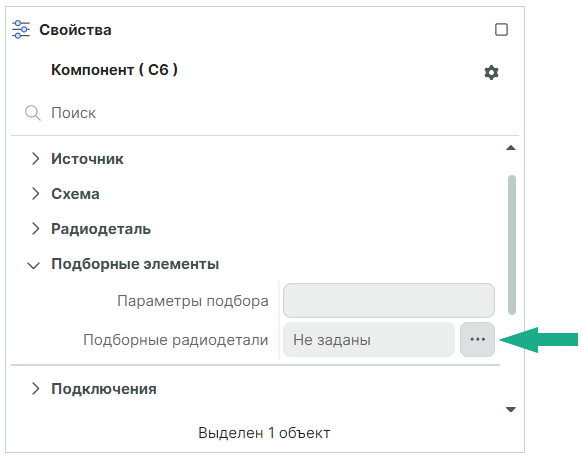

Рис. 2 Переход к выбору подборных радиодеталей

В отобразившемся окне «Подборные радиодетали» выберите подборные радиодетали из перечня доступных, выберите количество и нажмите «ОК», см. Рис. 3.

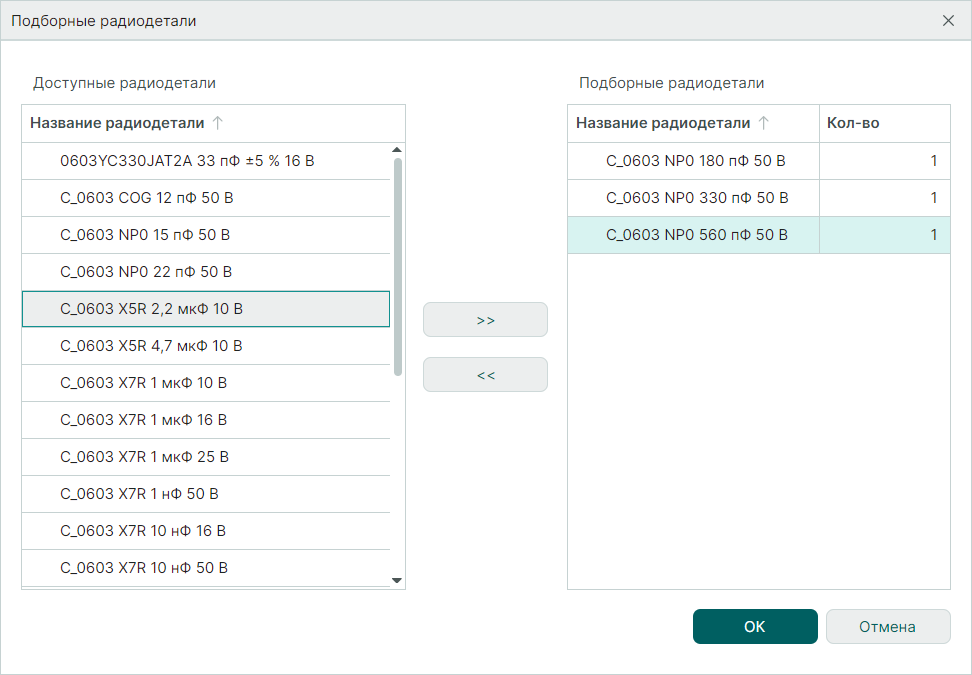

Рис. 3 Выбор подборных радиодеталей

При изменении значений в поле «Параметры подбора» и/или «Подборные радиодетали» в позиционном обозначении компонента на схеме добавится символ «*», см. Рис. 4.

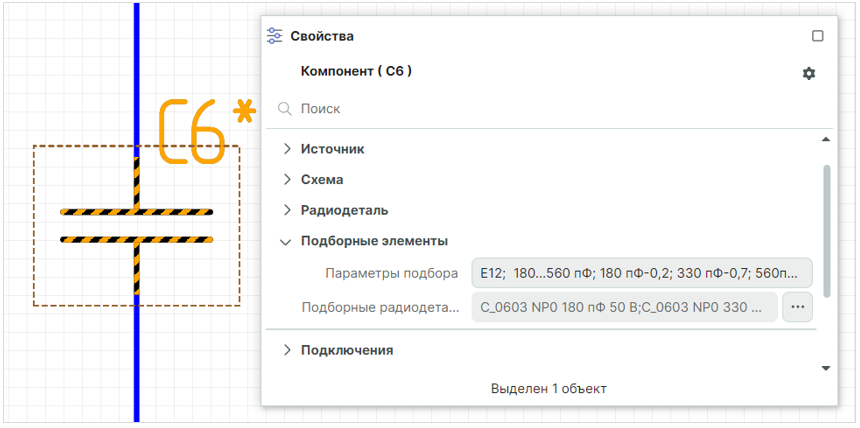

Рис. 4 Позиционное обозначение компонента с подборными элементами

Примечание! Значение, введенное в поле «Параметры подбора», будет отображено в перечне элементов в столбце «Примечание» по умолчанию, при необходимости настройки могут быть изменены.
