Подключение цепи к шине¶

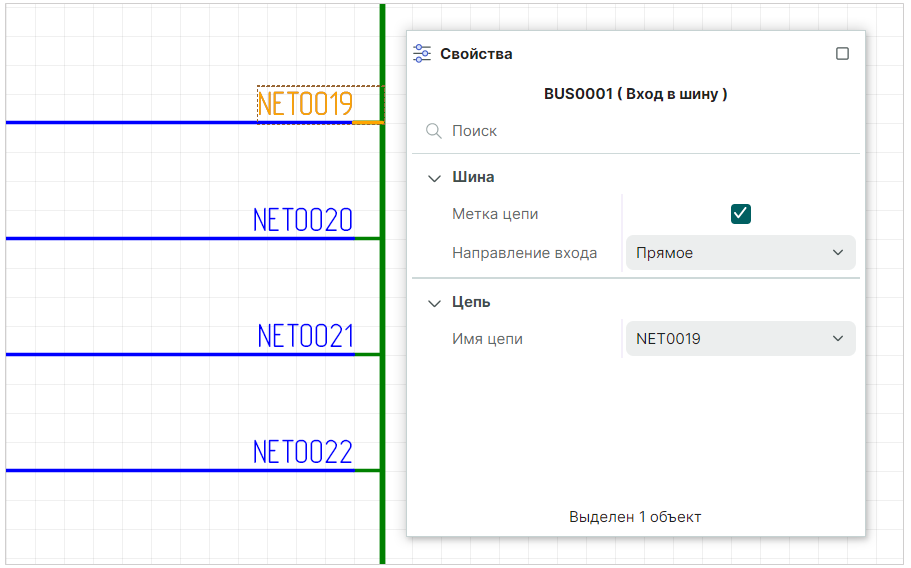

Подключение цепи к шине обозначается на схеме особым образом, см. Рис. 1. В левой части рисунка выделено подключение к шине. В правой части рисунка показаны свойства данного подключения (отображающиеся на панели «Свойства»).
.png)
К свойствам подключения цепи к шине относятся следующие параметры:
Группа «Шина»:
- «Метка цепи» – отображение имени цепи. Когда поле не отмечено флагом, метка цепи не отображается.
- «Направление входа» – направление входа подключения цепи к шине. Из выпадающего списка необходимо выбрать направление: прямое, левое или правое.
Группа «Цепь»:
- «Имя цепи» – цепь, которая соединена с данным подключением к шине. Данное подключение к шине может быть использовано для соединения с другой цепью, «добавленной» к шине. Выбор цепи осуществляется с помощью выпадающего списка, который доступен при нажатии на символ «
», расположенный в правой части строки.
При изменении имени цепи, соединенной с данным подключением, происходит переименование фрагмента цепи – для него будет задано новое имя, подробнее см. Имена цепей.
