Подключение выводов

При работе с компонентами на схеме доступна функция автоматического размещения проводников. Автоматическое размещение проводников доступно только для одиночных выводов компонента. Вызов команды «Подключить вывод(ы)» осуществляется из контекстного меню выводов компонента, см. Рис. 1.

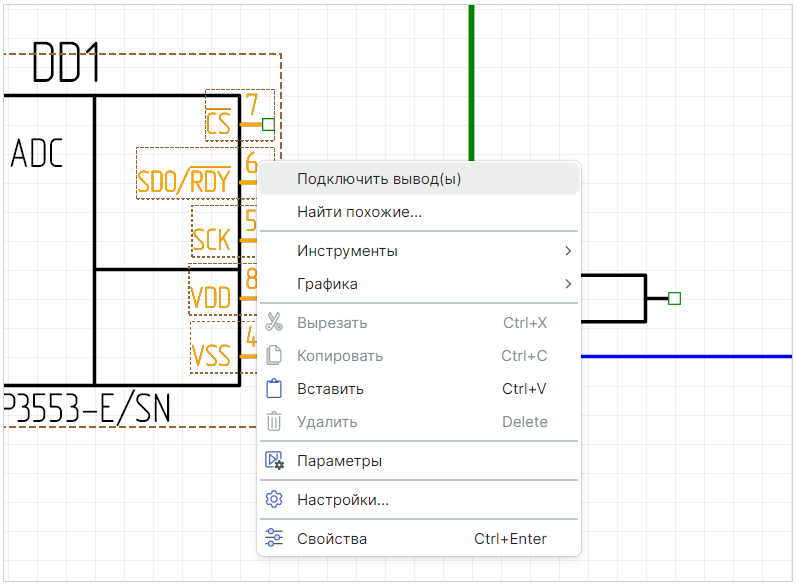

Рис. 1 Контекстное меню выводов. Команда «Подключить вывод(ы)»

После использования команды «Подключить вывод(ы)» система автоматически проложит сегменты проводников от выводов до объектов к которым можно осуществить подключение (неподключенный вывод компонента, проводник или шина). Если объект для подключения не найден, проводник размещен не будет,  см. Рис. 2.

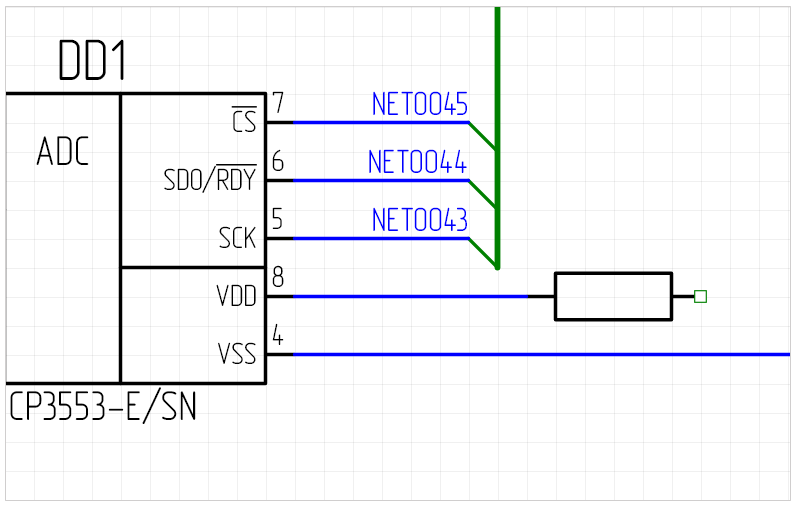

Рис. 2 Пример выполнения команды «Подключить вывод(ы)»
