Поиск кратчайшего пути¶
При размещении трека существует возможность использовать опцию визуального отображения кратчайшего пути и прокладки по нему трека.

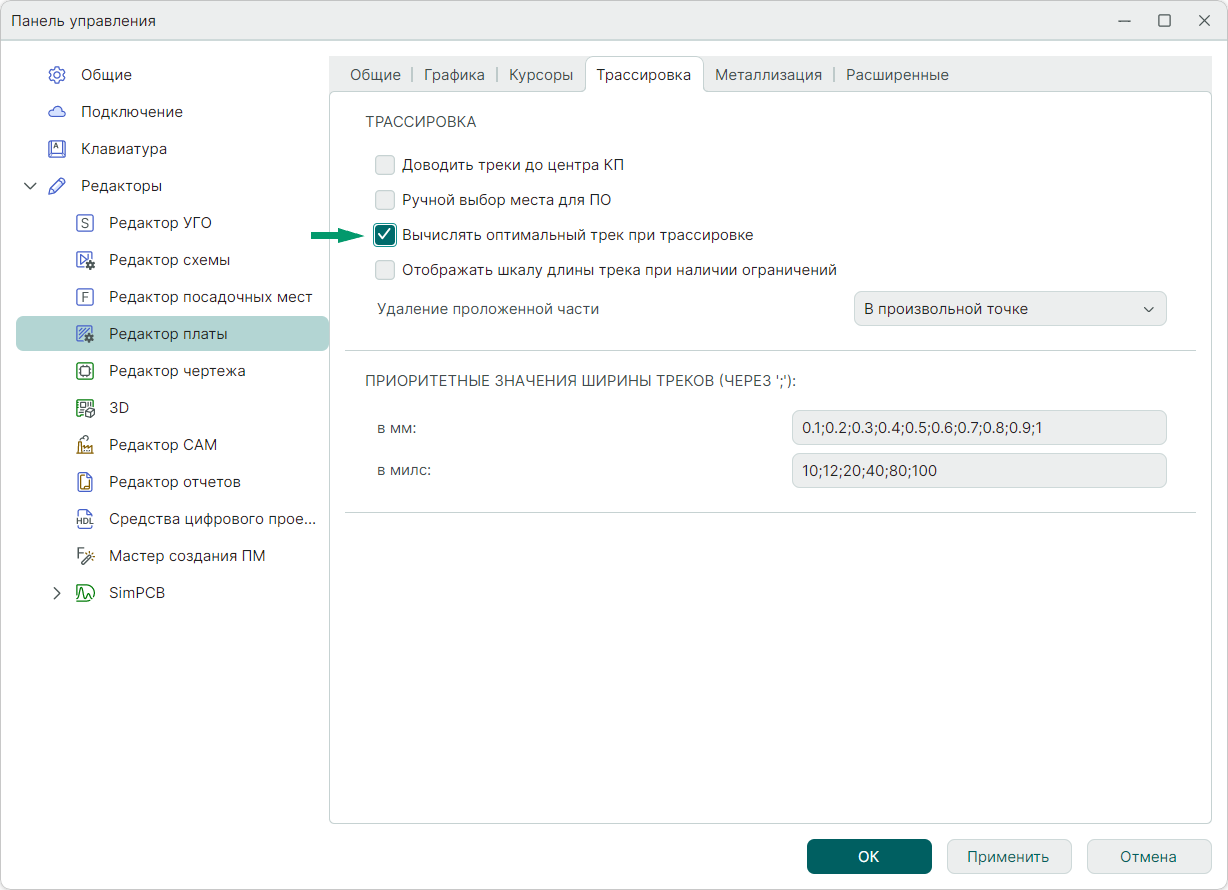

Для включения опции перейдите «Файл» → «Настройки» → «Панель управления» → «Редакторы» → «Редактор плат» → «Трассировка» и установите флаг в чек-бокс «Вычислять оптимальный трек при трассировке», см. Рис. 1.
После включения опции «Вычислять оптимальный трек при трассировке» при размещении трека система строит оптимальный путь до ближайшей контактной площадки одной цепи, отображая контур пути.
Линия соединения показывает, до какой контактной площадки будет выстроен трек. Также при включенной опции в контекстном меню (инструмент «Разместить трек» должен быть активен) становится доступной команда «Соединить кратчайшим путем», применение которой автоматически прокладывает трек по выстроенному пути.
По умолчанию для данной команды назначена горячая клавиша «А» (латинская), см. Рис. 2.
