Найти идентичные наборы

Для вызова функции поиска идентичных наборов выделите объекты, входящие в набор, вызовите контекстное меню и выберите «Поиск объектов» → «Найти идентичные наборы», см. Рис. 1.

Рис. 1 Переход к поиску идентичных наборов
Рис. 1 Переход к поиску идентичных наборов

Также вызов инструмента «Найти идентичные наборы» доступен в главном меню программы «Инструменты» → «Поиск объектов» → «Найти идентичные наборы», см. Рис. 2.

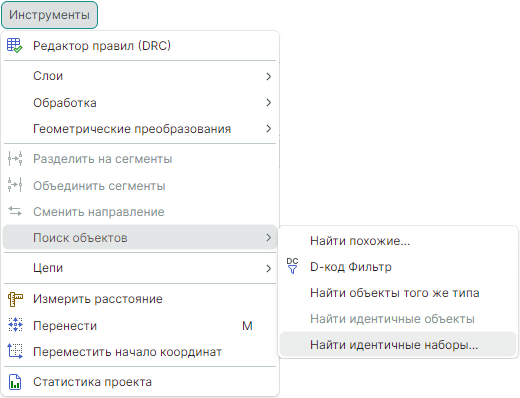

Рис. 2 Вызов инструмента из главного меню
Рис. 2 Вызов инструмента из главного меню

Примечание! Использование инструмента «Найти идентичные наборы» доступно для следующих объектов: флеш, трейс, полигон, окружность.

В диалоговом окне «Поиск паттерна» определите настройки поиска и нажмите «Применить», см. Рис. 3:

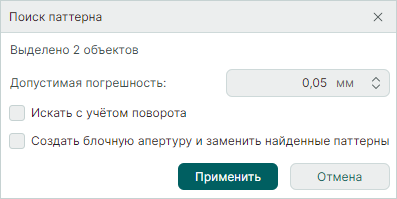

Рис. 3 Вызов инструмента из главного меню
Рис. 3 Вызов инструмента из главного меню
  • «Допустимая погрешность» – величина, на которую координаты объектов могут иметь погрешность относительно общего для группы объектов центра. Допускаются только положительные значения.
  • «Искать с учетом поворота» – установка флага в чек-бокс включает в поиск наборы объектов, повернутых на различные углы.
  • «Создать блочную апертуру и заменить найденные паттерны» – установка флага в чек-бокс приводит к замене всех найденных наборов на флеши, основой которых является блочная апертура.

Преобразование в блочную апертуру происходит только тех наборов объектов, которые поддерживаются блочными апертурами (трейс, флеш, полигон). Если пользователь выбрал объект(ы), который не может быть включен в блочную апертуру, то параметр недоступен, см. Рис. 4:

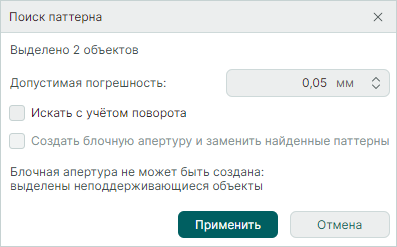

Рис. 4 Создание блочной апертуры недоступно
Рис. 4 Создание блочной апертуры недоступно

Поиск производится только по тому слою, на котором расположен выделенный набор объектов. Найденный набор объектов считается идентичным с эталонным набором, если он состоит из полностью таких же объектов, что и эталонный набор. Если два набора схожи по форме, размеру, углу поворота, но при это состоят из разных объектов, то они не рассматриваются инструментом для поиска и сравнительного анализа.
В результате работы инструмента будет осуществлен поиск идентичных наборов, все найденные объекты, входящие в наборы, будут выделены в графическом редакторе. В панели «Свойства» отобразится общее количество идентичных наборов, см. Рис. 5.

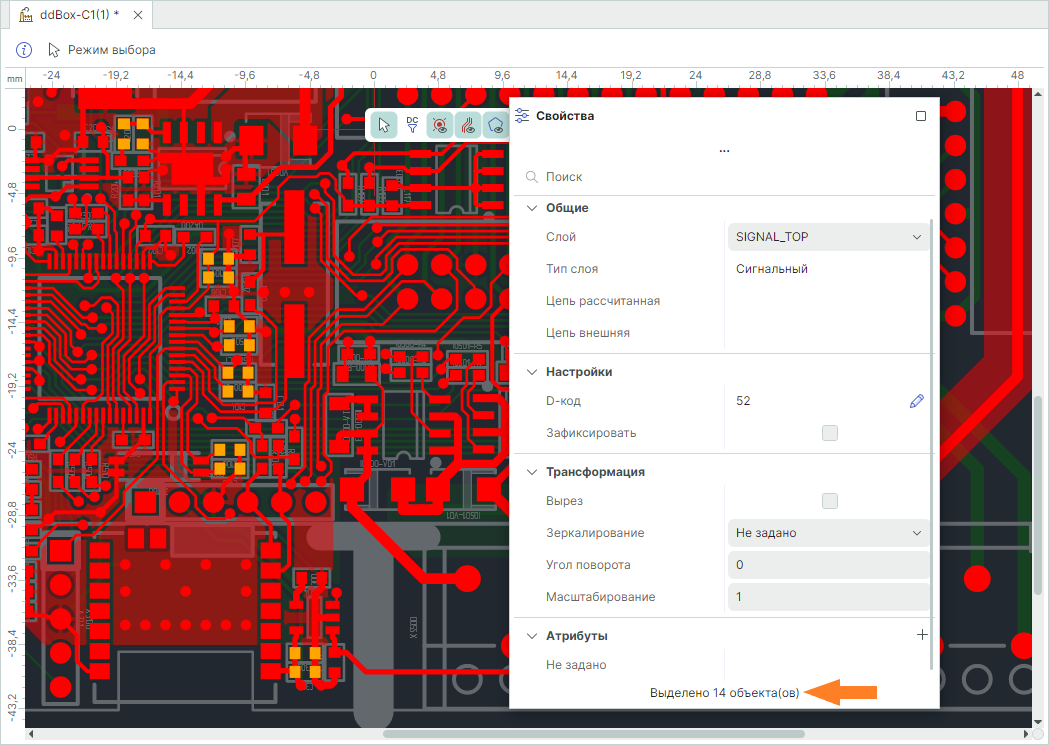

Рис. 5 Отображение найденных идентичных наборов
Рис. 5 Отображение найденных идентичных наборов

Информация о работе инструмента «Найти идентичные наборы» отображается в панели «Журналы», см. Рис. 6.

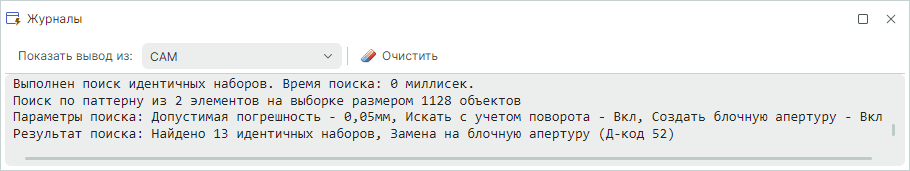

Рис. 6 Отображение информации в панели «Журналы»
Рис. 6 Отображение информации в панели «Журналы»
