Поиск похожих объектов на текущей плате

Для вызова функции поиска похожего объекта необходимо выделить объект на печатной плате.
В контекстном меню выбрать «Найти похожие», см. Рис. 1.

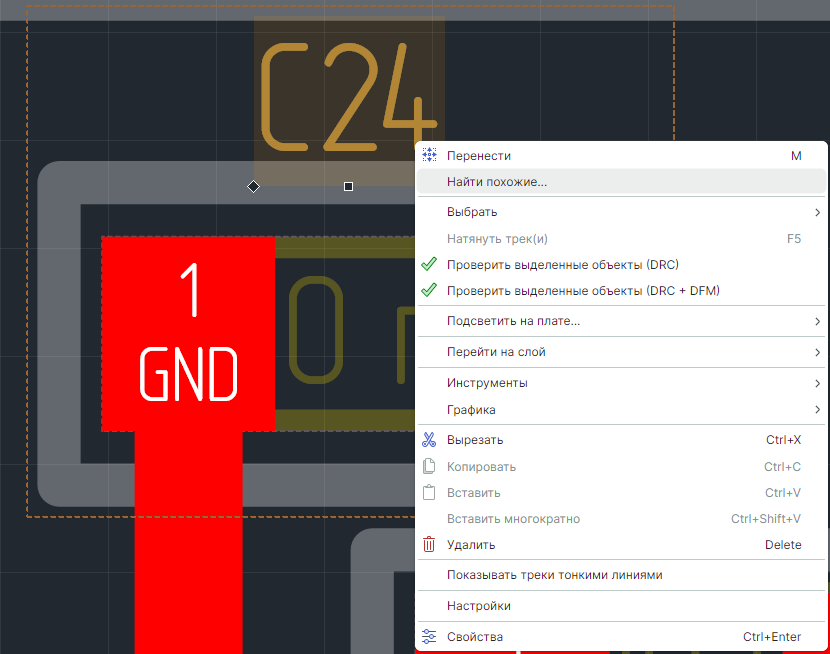

Рис. 1 Поиск похожего объекта

В диалоговом окне «Поиск похожих объектов» в поле «Тип объекта» отобразится тип выбранного объекта, см. Рис. 2.

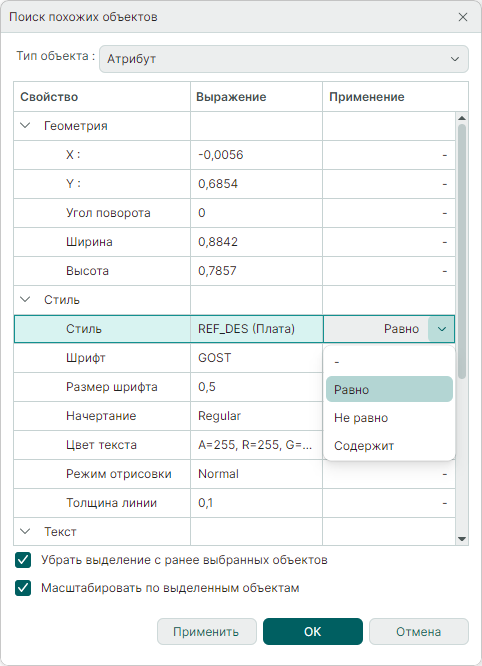

Рис. 2 Окно «Поиск похожих объектов»

В столбце «Свойство» отображаются все доступные свойства выделенного объекта.
В столбце «Выражение» отображаются значения для поиска похожих объектов с возможностью редактирования предустановленных по умолчанию значений свойств выделенного объекта.
В столбце «Применение» отображаются критерии отбора:

• «-» – поиск объектов с любым значением выбранного свойства.
• «Равно» – поиск объектов с равнозначным значением в выбранном свойстве.
• «Не равно» – поиск объектов с неравнозначным значением в выбранном свойстве.
• «Содержит» – поиск объекта, содержащего выделенное значение свойства первичного объекта в значении свойства найденного объекта.

В окне доступны следующие настройки:

• «Убрать выделение с ранее выбранных объектов» – перед поиском сбрасывает текущее выделение на плате.
• «Масштабировать по выделенным объектам» – масштабирует видимую область редактора по найденным объектам.

При нажатии «Применить» осуществляется поиск объектов с учетом выбранных настроек, диалоговое окно «Поиск похожих объектов» не закрывается.
При нажатии «ОК» осуществляется поиск объектов с учетом выбранных настроек, диалоговое окно «Поиск похожих объектов» закрывается.
При нажатии «Отмена» все изменения не сохраняются, диалоговое окно «Поиск похожих объектов» закрывается.
В результате выполнения функции поиска похожего объекта на текущей плате выделяются цветом все объекты, удовлетворяющие условиям поиска.
