Пользовательские SPICE-библиотеки

Пользователь может подключать собственные SPICE-библиотеки, сформированные в виде каталогов с текстовыми файлами с расширением *.lib, содержащими описание моделей компонентов в SPICE-формате.
Для подключения SPICE-библиотеки используется кнопка в верхней части панели «Модели», см. Рис. 1.

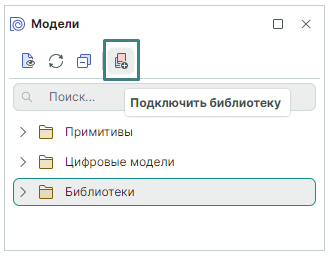

Рис. 1 Подключение библиотеки

В появившемся диалоговом окне следует выбрать путь к папке, содержащей библиотеку.
После подключения SPICE-библиотека отображается в панели «Модели» вместе с предустановленной базой моделей SimOne, см. Рис. 2.

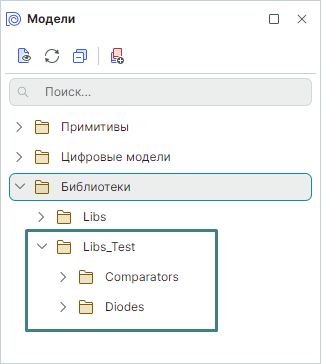

Рис. 2 Отображение подключенной библиотеки

УГО библиотечных компонентов генерируются автоматически при чтении SPICE-файлов.
Действия по просмотру и добавлению компонента такой библиотеки на схему аналогичны описанным выше действиям с компонентами базы SimOne.
Любые компоненты, когда-либо добавленные на схему из базы компонентов SimOne или какой-либо другой SPICE-библиотеки, попадают в локальную библиотеку текущего проекта для удобства дальнейшего использования.
