Порты блоков

Порты блоков предназначены для обозначения входов и выходов схемотехнических блоков, образующих иерархические схемы.
Доступ к блочным портам осуществляется с помощью узла «Порты блоков».
Система уже содержит несколько типовых блочных портов:

• Вход – обозначение входа в схемотехнический блок (вложенную схему), см. Рис. 1.

Рис. 1 Порт блоков Вход

• Вход/Выход – обозначение двустороннего подключения к схемотехническому блоку (вложенной схеме), см. Рис. 2.

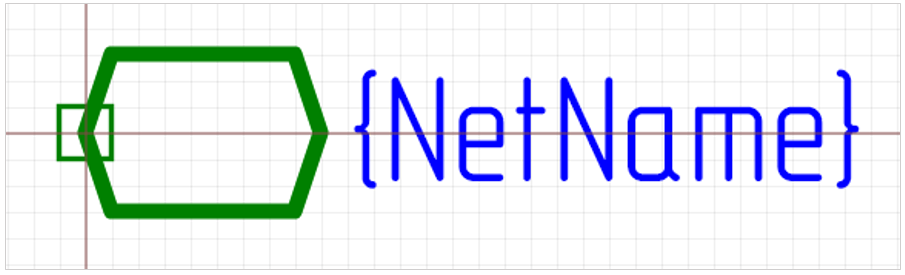

Рис. 2 Порт блоков Вход/Выход

• Выход – обозначение выхода из схемотехнического блока (вложенной схемы), см. Рис. 3.

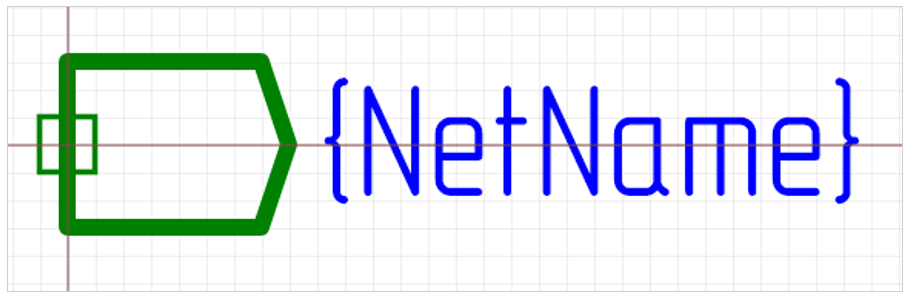

Рис. 3 Порт блоков Выход

Примечание! Блочные порты размещаются только непосредственно на схеме или УГО схемотехнического блока.
