Порты питания

Порты питания используются для обозначения мест заземления и указания цепей питания.
Доступ к портам питания осуществляется с помощью узла «Порты питания».
Система уже содержит несколько типовых портов питания:

• GND (Земля) – обозначение заземления, см. Рис. 1.

Рис. 1 Порт GND (Земля)

• GND (Корпус) – обозначение заземления на корпус устройства, см. Рис. 2.

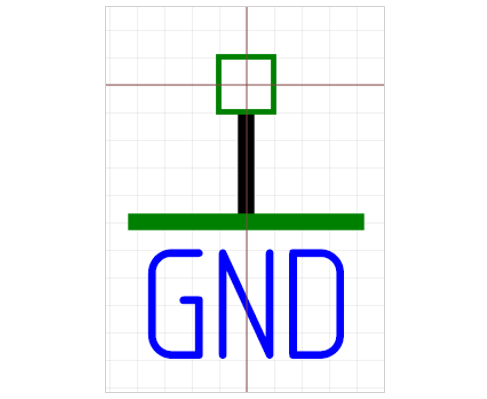

Рис. 2 Порт GND (Корпус)

• GNDA (Аналоговая земля) – обозначение отдельного заземления для аналоговых цепей, см. Рис. 3.

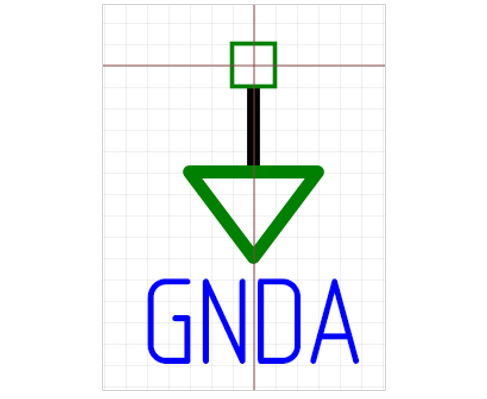

Рис. 3 Порт GNDА (Аналоговая земля)

• VCC (Питание) – обозначения входа питания, см. Рис. 4.

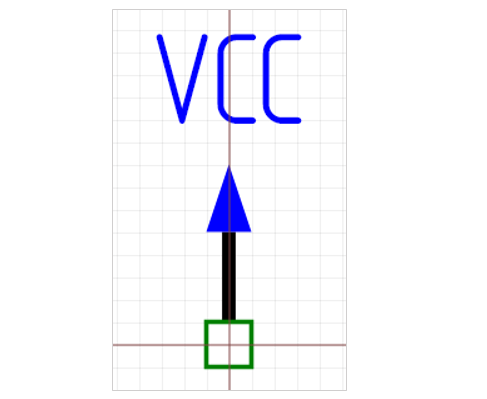

Рис. 4 Порт VCC (Питание)

• VCC2 (Питание) – альтернативное обозначения входа питания, например, при использовании различных линий питания, см. Рис. 5.

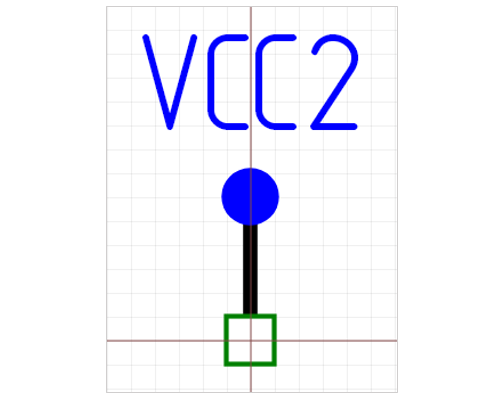

Рис. 5 Порт VCC2 (Питание)
