Порты соединители¶
Порты соединители используются для обозначения разрывов графических линий электрической связи. Такие разрывы могут быть как на одном листе схемы (внутрилистовые), так и при переходе цепи между разными листами (межлистовые).
Доступ к соединительным портам осуществляется с помощью узла «Соединитель».
Система уже содержит два типовых порта соединителя:

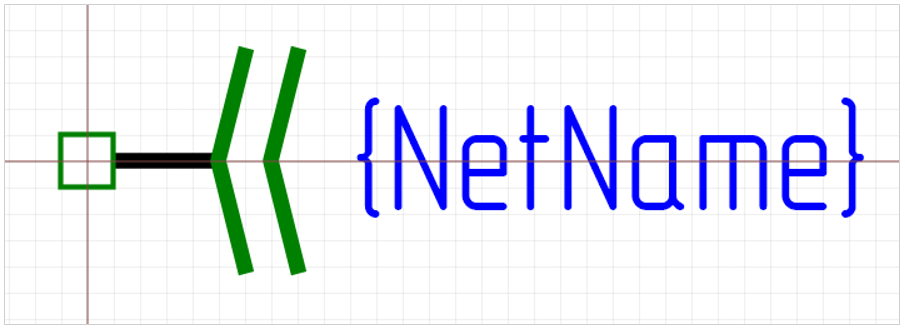

- Внутрилистовой - для обозначения разрывов линий электрической связи в рамках одного листа, см. Рис. 1.

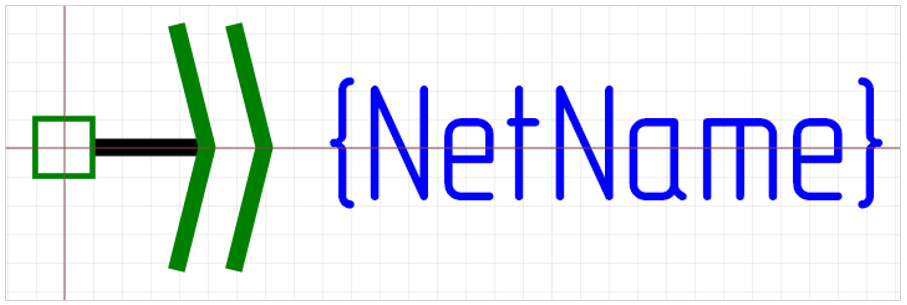

- Межлистовой - для переноса цепей между листами, см. Рис. 2.
