Поворот и перенос на другую сторону платы

При одиночном размещении компонентов в контекстном меню инструмента «Разместить компонент» доступны команды: «Перенести на другую сторону», «Повернуть против часовой стрелки», «Повернуть по часовой стрелке», см. Рис. 1. По умолчанию для переноса на другую сторону и поворота посадочного места заданы клавиши «X», «R», «Shift+R».

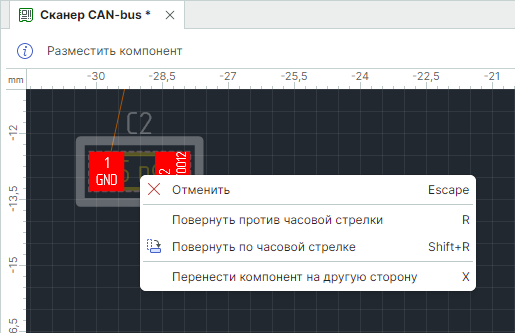

Рис. 1 Перенос и поворот посадочного места

Также перенос на другую сторону доступен из панели «Свойства» в выпадающем меню «Сторона монтажа», см. Рис. 2.

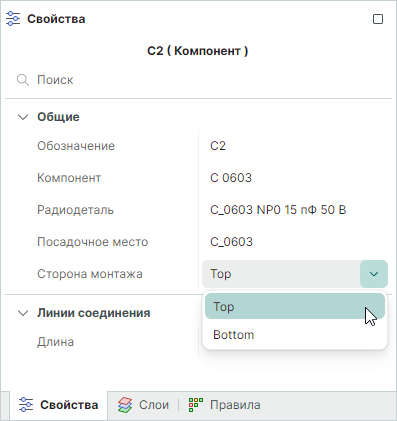

Рис. 2 Выбор стороны монтажа
