Позиция манипулятора¶

Позиция манипулятора позволяет задать точные координаты манипулятора аппарата, совершающего автоматическое размещение компонентов при сборке платы.
Размещение позиций манипулятора осуществляется с помощью инструмента «Задать позицию манипулятора», расположенного:

на панели инструментов «Плата»;
в контекстном меню «Инструменты».

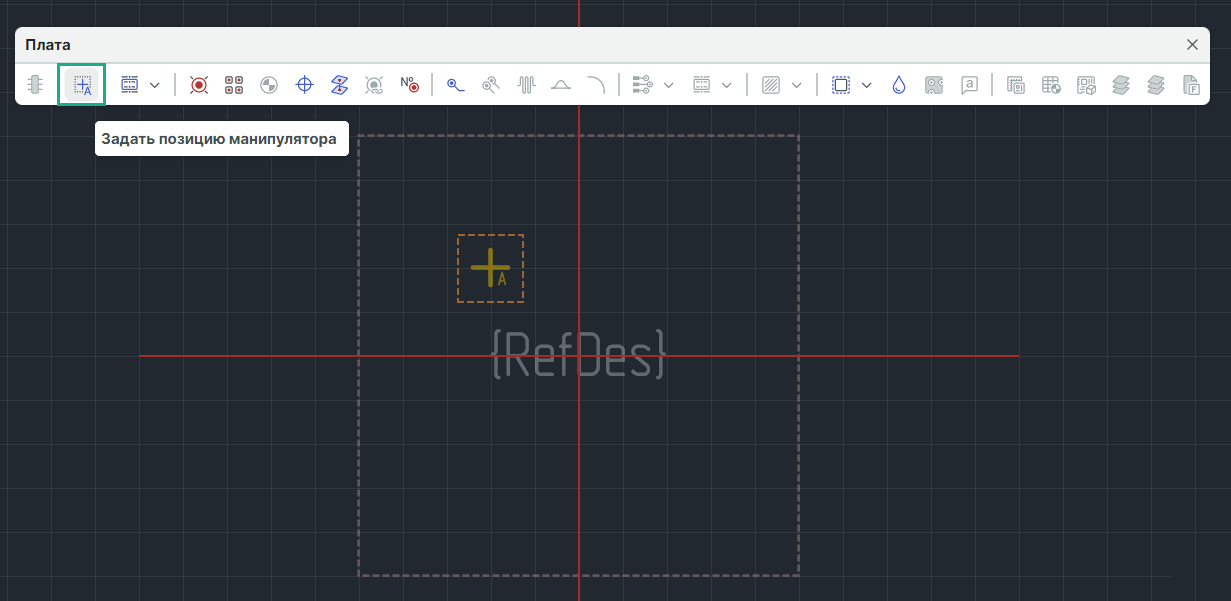

После того как инструмент активирован, разместить курсор в необходимую область посадочного места. При этом будет показана возможная позиция манипулятора, см. Рис. 1.

Для завершения установки позиции манипулятора нажмите левую кнопку мыши. После этого позиция манипулятора будет установлена в указанном месте.
Размещение позиции манипулятора осуществляется аналогично размещению контактных площадок.

Примечание! Позиция манипулятора является дополнительным объектом, ее наличие на посадочном месте не обязательно.
