Правила для сигналов и групп выравнивания

Для сигналов и групп выравнивания могут быть заданы правила ограничений на длины/задержки сигналов:

• Ограничения на длину/задержку сигналов;
• Ограничения на длину/задержку сигналов в группах;
• Выравнивание длин/задержек сигналов внутри группы;
• Взаимное выравнивание сигналов/групп.

Подробное описание приемов работы с правилами см. Редактор правил.
Ограничения на длину/задержку сигналов
В редакторе правил следует выбрать сигнал(ы) и указать значения минимальной и максимальной длины/задержки или значения абсолютной длины/задержки и величину допуска. При необходимости из выпадающего меню выберите размерность значений. Если размерность не указана, то считается, что используется размерность по умолчанию, заданная в шапке текстового описания редактора правил или в настройках системы, см. Рис. 1.

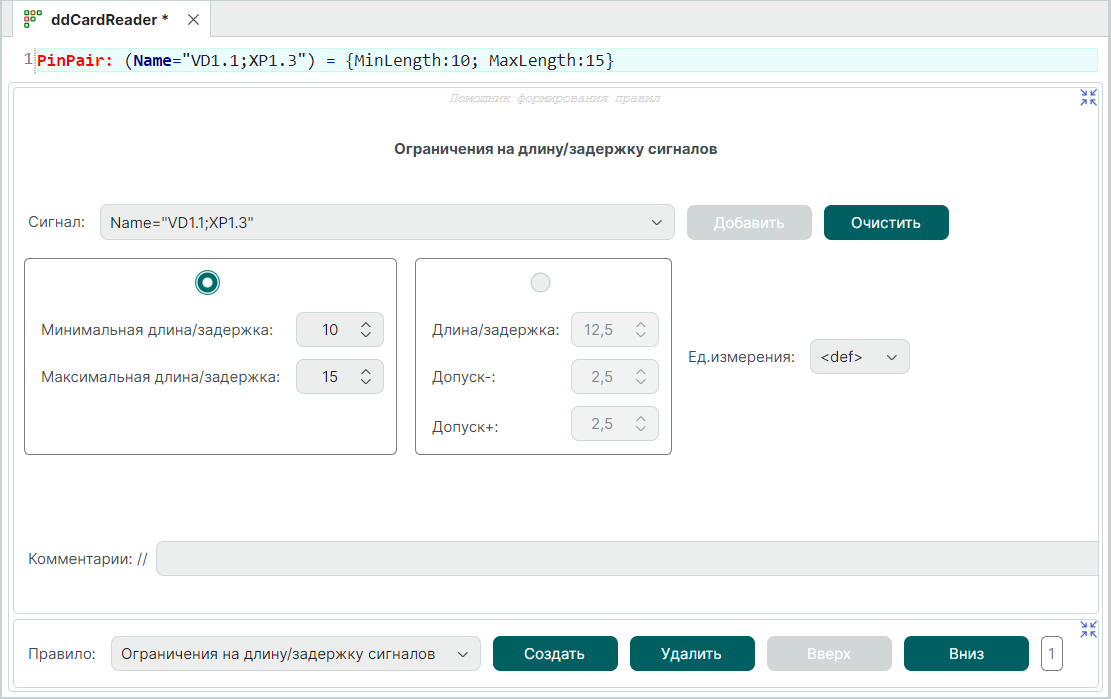

Рис. 1 Ограничения на длину/задержку сигналов

Ограничения на длину/задержку сигналов в группах
Аналогичные параметры следует указать при создании правила ограничения на длину/задержку сигналов в группах: выбрать группу(ы) выравнивания, указать значения минимальной и максимальной длины/задержки или значения абсолютной длины/задержки и величину допуска. При необходимости из выпадающего меню выберите размерность значений. Действие правила будет распространяться на все сигналы, входящие в выбранную группу(ы), см. Рис. 2.

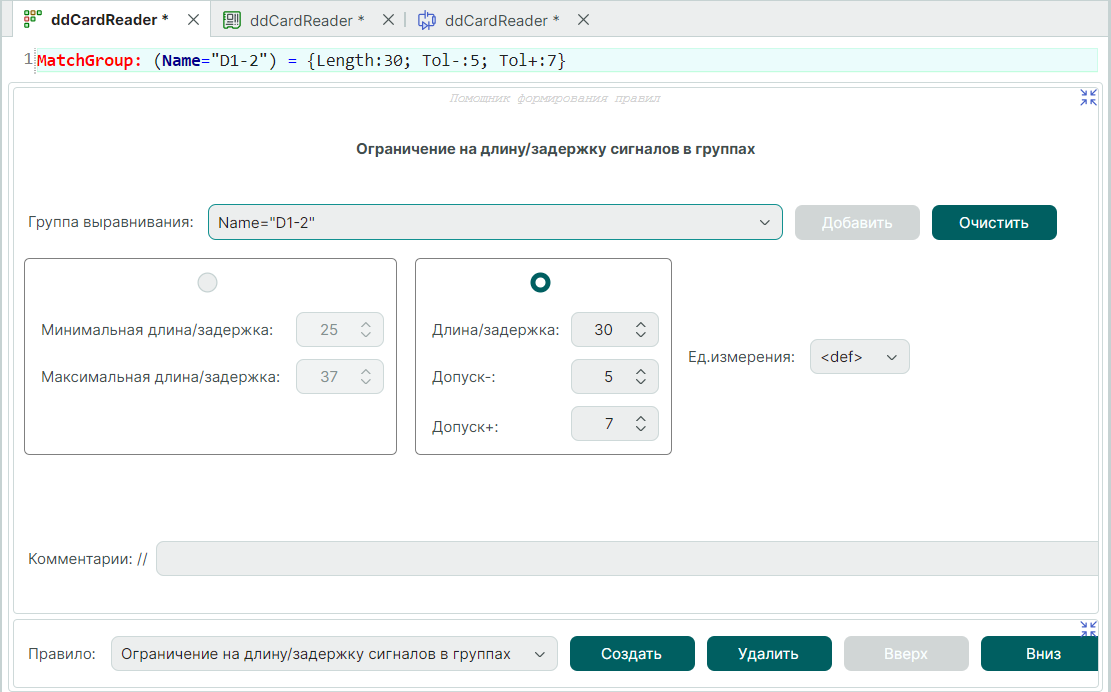

Рис. 2 Ограничения на длину/задержку сигналов в группах

Выравнивание длин/задержек сигналов внутри группы
При необходимости выравнивания длин/задержек сигналов внутри группы создайте соответствующее правило в редакторе правил, выберите группу(ы) выравнивания и укажите величину максимального отклонения длины/задержки сигналов внутри группы. При необходимости из выпадающего меню выберите размерность значений, см. Рис. 3.

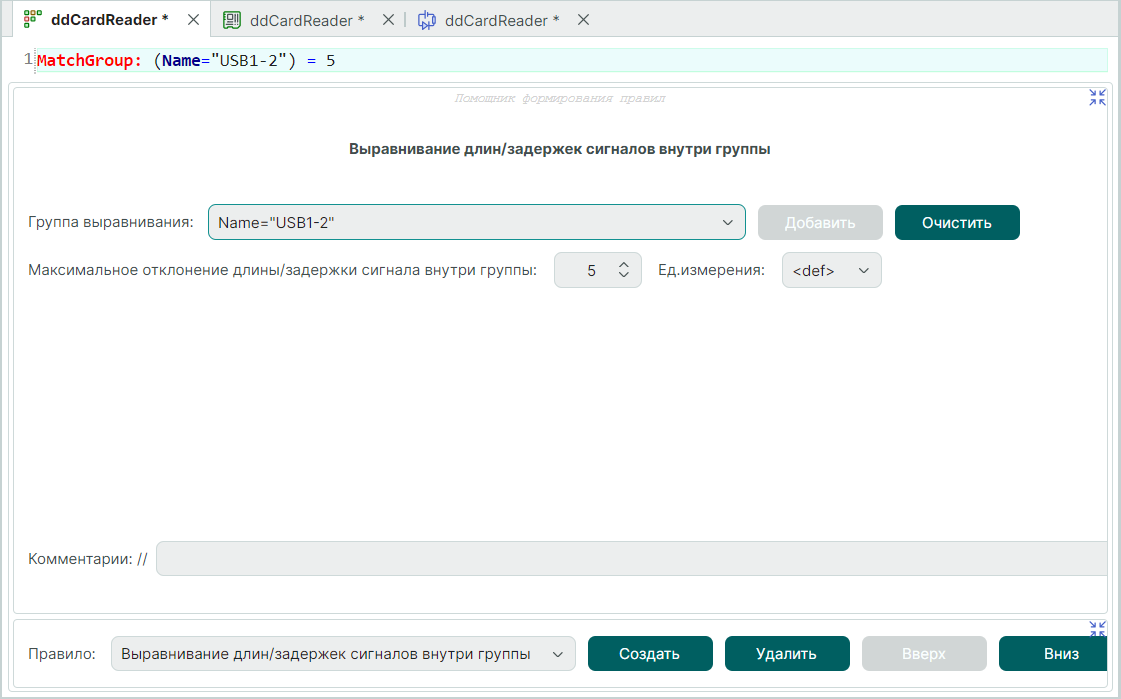

Рис. 3 Выравнивание длин/задержек сигналов внутри группы

Взаимное выравнивание сигналов/групп
При взаимном выравнивании сигналов/групп действия правила может распространяться на два сигнала, на сигнал и группу или на две группы выравнивания. Создайте соответствующее правило в редакторе правил, выберите сигналы/группы для взаимного выравнивания, укажите значения минимальной и максимальной разности длины/задержки или значение абсолютной разности длины/задержки и величину допуска. При необходимости из выпадающего меню выберите размерность значений, см. Рис. 4.

Рис. 4 Выравнивание длин/задержек сигналов внутри группы

Примечание! Один и тот же сигнал может входить в разные группы выравнивания.

Важно! В случае дальнейшей работы в автоматическом трассировщике TopoR небходимо, чтобы для диффпар были созданы сигналы. В противном случае трассировщик TopoR не сможет распознать их как диффпару и диффпара будет проложена как два одиночных трека.
