Представление «Плат໶
В раздел «Плата» входят следующие узлы, см. Рис. 1:
- Неразмещенные – узел, в котором отображаются неразмещённые компоненты (их необходимо разместить на плате). Компоненты отображаются в порядке возрастания позиционных обозначений.
- Размещенные – узел, в котором отображаются размещенные на плате компоненты. Компоненты отображаются в порядке возрастания позиционных обозначений.
- Посадочные места – узел, в котором отображаются типы посадочных мест из числа размещенных на плате. То есть посадочное место в данном списке будет отображаться только после того, как на плате размещен соответствующий компонент. Посадочные места сгруппированы по имени в алфавитном порядке.
- Области металлизации – узел, в котором отображаются области металлизации, размещенные на плате. Все области металлизации сгруппированы по стилю, по слою, на котором расположены, и по цепи, которой они принадлежат.
Для неразмещённых компонентов существует возможность просмотра компонента на схеме и размещения на плате. Данные возможности реализуются с помощью контекстного меню, см. Рис. 2.

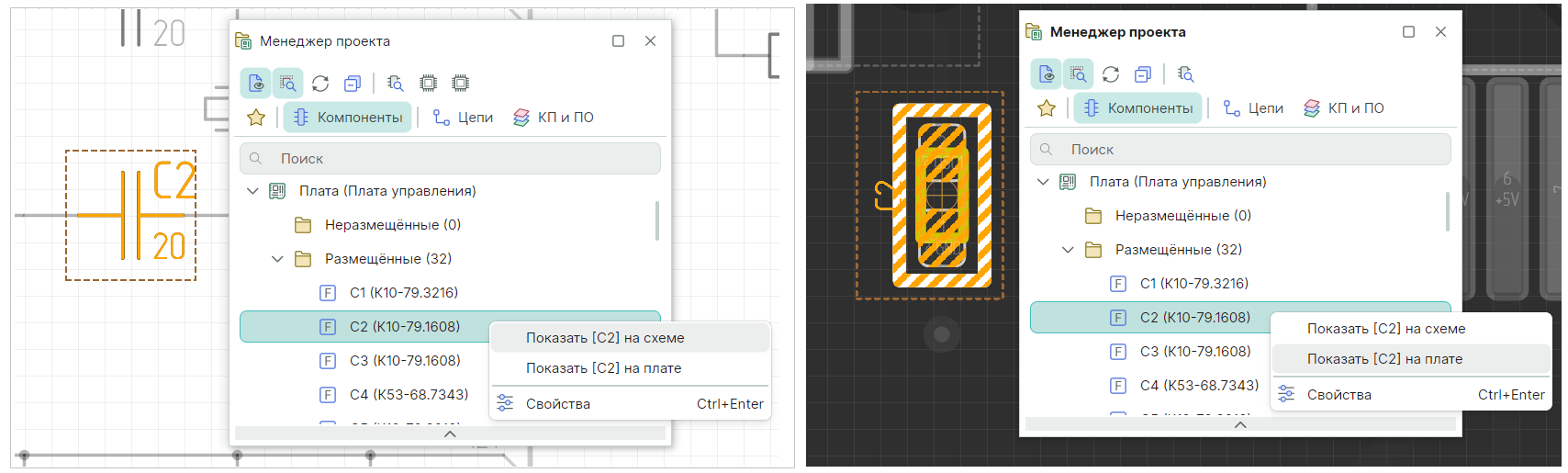

Для размещённых компонентов доступен переход на схему и на плату. Данные возможности реализованы с помощью контекстного меню. При переходе на плату редактор подсвечивает выбранный компонент (посадочное место), затемняя все остальные объекты, см. Рис. 3.
_na_sheme_i_na_plate.png)

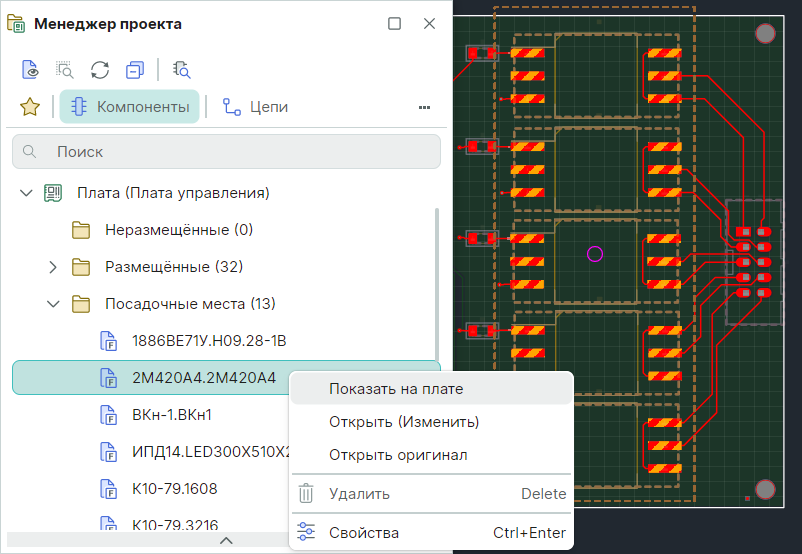

Для посадочных мест есть возможность отображения на плате всех размещенных компонентов с посадочными местами данного типа. Для этого выберите тип посадочного места и воспользуйтесь пунктом «Показать на плате» из контекстного меню, см. Рис. 4.

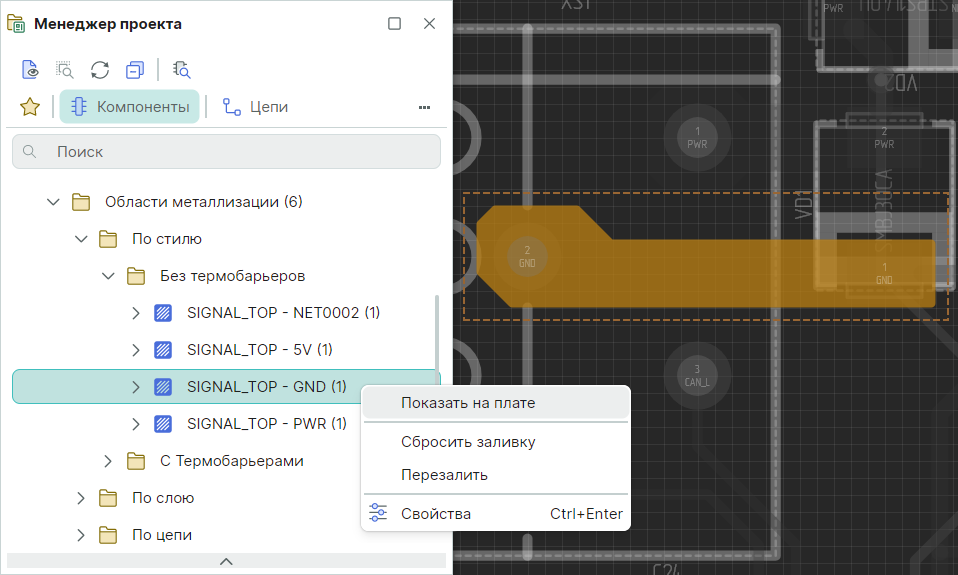

Для областей металлизации доступно отображение на плате, для этого выберите команду «Показать на плате» из контекстного меню для области металлизации из списка любой сортировки. Выбранная область металлизации будет подсвечена, остальные объекты – затемнены, см. Рис. 5.
