Представление посадочного места¶
Графическое представление посадочного места отображается на двух сторонах платы:
- на верхней стороне платы – Top;
- на нижней стороне платы – Bottom.

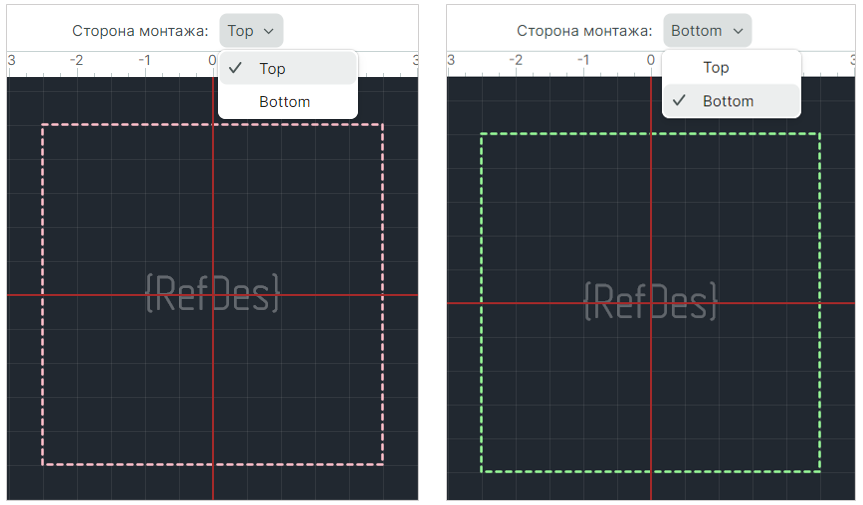

Переключение режима представления осуществляется с помощью выпадающего списка «Сторона монтажа», который расположен в верхней части окна редактора посадочного места.
Положение «Top» соответствует представлению графического отображения посадочного места на верхней стороне платы (включено по умолчанию), положение «Bottom» соответствует представлению посадочного места на нижней стороне платы, см. Рис. 1.
