Преобразование библиотечных описаний

В системе Delta Design предусмотрено преобразование УГО импортированной библиотеки:

• назначение атрибутам УГО системных стилей;
• удаление штрихов, дублирующих выводы УГО;
• приведение УГО к заданной сетке.

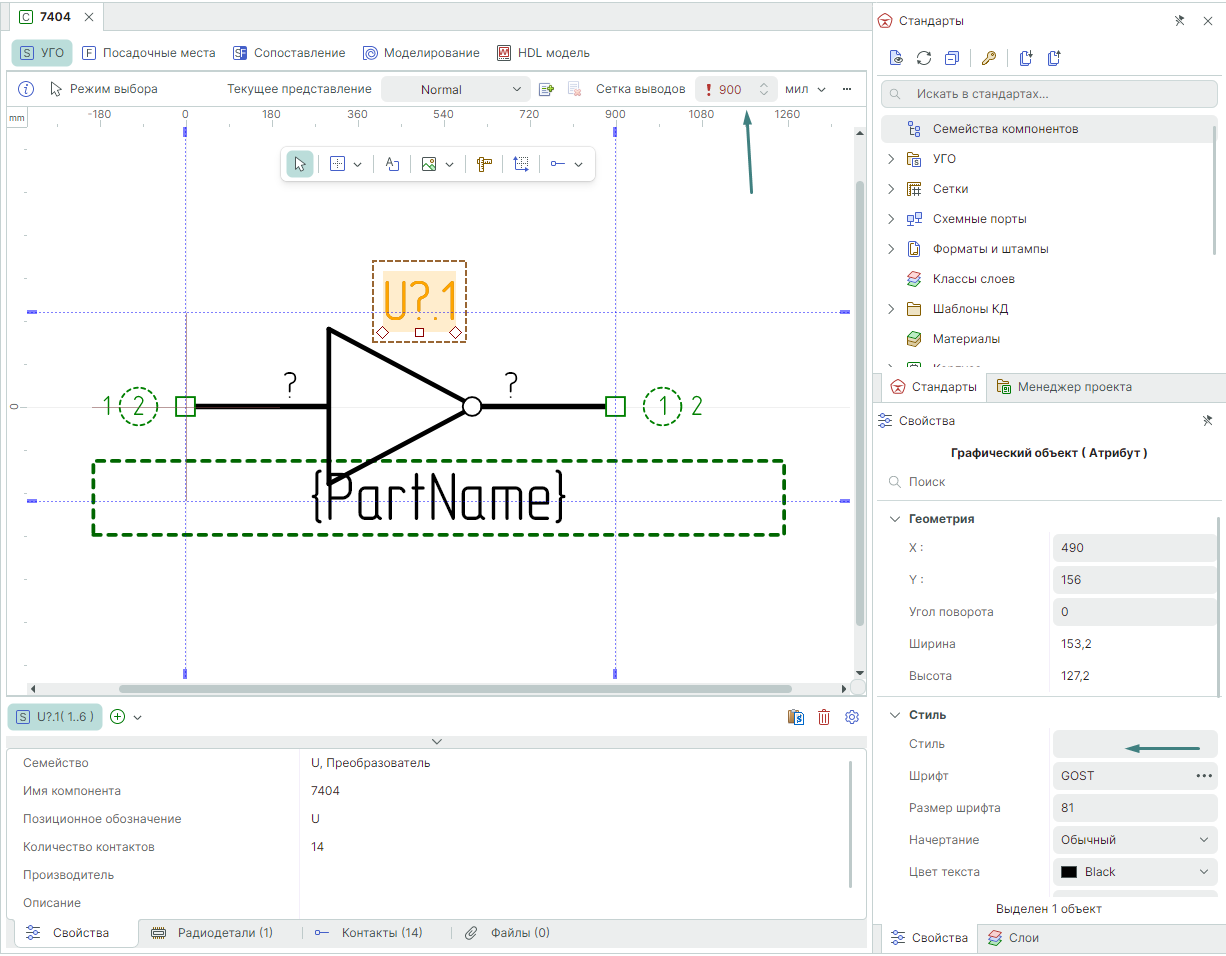

Пример УГО компонента до преобразования представлен на Рис. 1.

Рис. 1 Отображение УГО импортированной библиотеки до преобразования

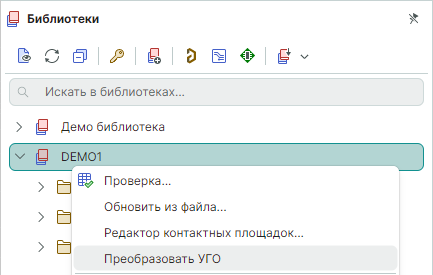

Для автоматического преобразования библиотеки из панели «Библиотеки», правой клавишей мыши вызовите контекстное меню с импортированной библиотеки и выберите пункт «Преобразовать УГО», см. Рис. 2.

Рис. 2 Переход к преобразованию УГО библиотеки

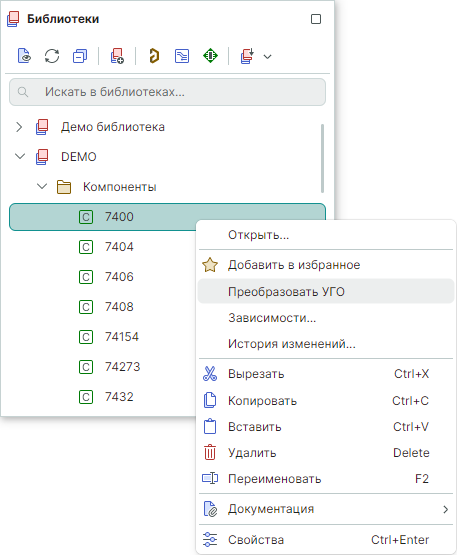

Примечание! Для преобразования УГО одного компонента вызовите контекстное меню с компонента и выберите пункт «Преобразовать УГО», см. Рис. 3.

Рис. 3 Переход к преобразованию УГО компонента библиотеки

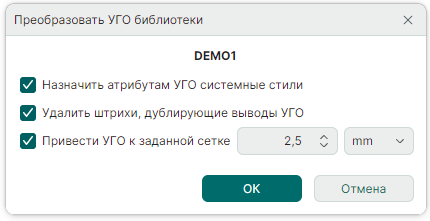

В окне «Преобразовать УГО библиотеки» укажите параметры преобразования и нажмите «ОК», см. Рис. 4.

Рис. 4 Параметры преобразования УГО

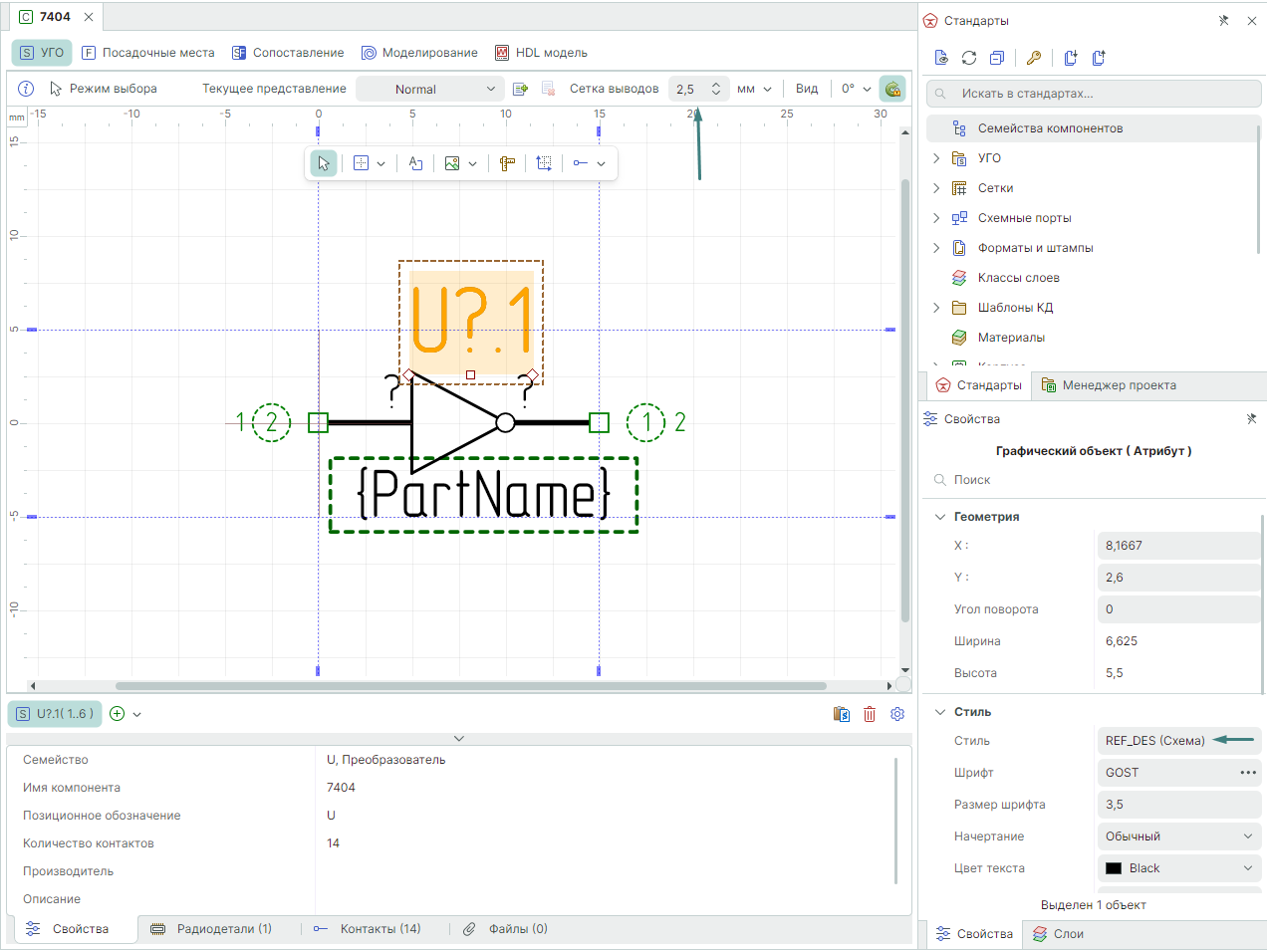

Пример преобразованного УГО импортированной библиотеки представлен на Рис. 5.

Рис. 5 Отображение преобразованного УГО
