Преобразование УГО библиотеки

В системе Delta Design предусмотрено преобразование УГО импортированной библиотеки.
В процессе преобразования будет выполнено:

• назначение атрибутам УГО системных стилей;
• удаление штрихов, дублирующих выводы УГО;
• приведение УГО к заданной сетке.

Для запуска процедуры преобразования:
1. Выберите библиотеку, в которой необходимо преобразовать УГО.
2. Из контекстного меню выберите «Преобразовать УГО», см. Рис. 1.

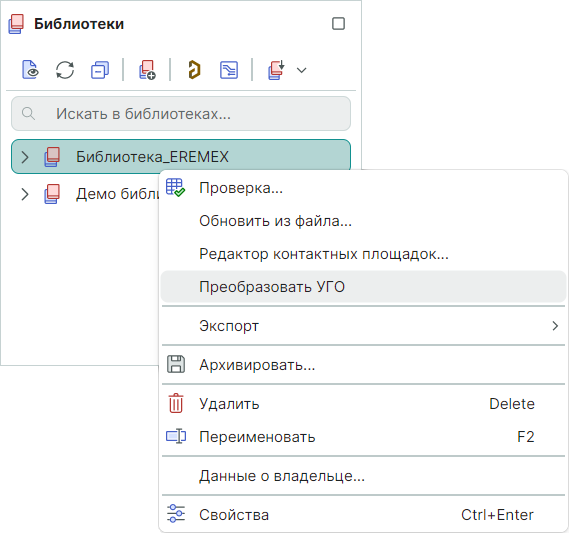

Рис. 1 Переход к преобразованию УГО

3. В окне «Преобразовать УГО библиотеки» при необходимости измените установки по умолчанию, см. Рис. 2.


Рис. 2 Окно «Преобразовать УГО библиотеки»

При установке флага в чек-бокс «Назначить атрибутам УГО системные стили» система при преобразовании УГО импортируемой библиотеки присваивает атрибутам УГО установленные в текущей версии системы системные стили по умолчанию.
При установке флага в чек-бокс «Удалить штрихи, дублирующие выводы УГО» система при преобразовании УГО импортируемой библиотеки удаляет лишние выводы.
При установке флага в чек-бокс «Привести УГО к заданной сетке» и определении ширины этой сетки система преобразует УГО импортируемой библиотеки к указанному шагу графической сетки координат.
4. Нажмите кнопку «OK».
