Преобразовать в путь фрезы

Команда «Преобразовать в путь фрезы» применяется для создания пути фрезы на основе графических данных объектов гербер слоя на слое механической обработки. Вызов команды «Преобразовать в путь фрезы» доступен для следующих объектов: «Трейс», «Окружность» и «Полигон». Обязательным условием применения команды «Преобразовать в путь фрезы» является наличие в проекте слоя механической обработки с заданной таблицей инструментов.
Для вызова команды «Преобразовать в путь фрезы» выделите объект, на основе которого нужно создать путь фрезы, например границу платы, см. Рис. 1.

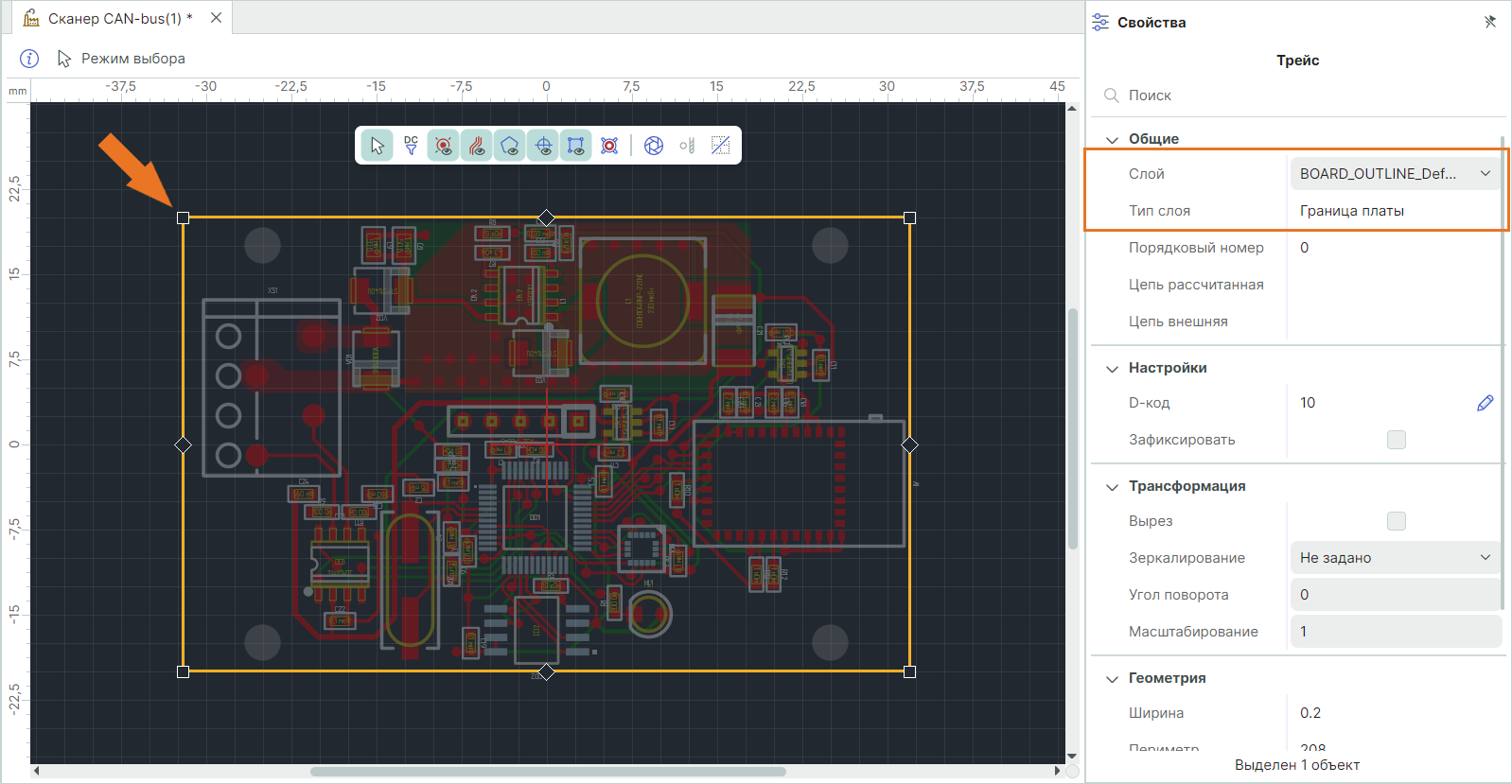

Рис. 1 Выделение объекта, на основе которого будет создан путь фрезы
Рис. 1 Выделение объекта, на основе которого будет создан путь фрезы

Примечание! Инструмент «Преобразовать в путь фрезы» применяется для объектов, имеющих замкнутый и незамкнутый контур. В зависимости от выбранных объектов будет создан «Замкнутый путь фрезы» или «Путь фрезы».

В главном меню программы последовательно выберите «Инструменты» → «Обработка» → «Преобразовать в путь фрезы», см. Рис. 2.

Рис. 2 Вызов команды «Преобразовать в путь фрезы»
Рис. 2 Вызов команды «Преобразовать в путь фрезы»

Также вызов команды «Преобразовать в путь фрезы» доступен в контекстном меню, см. Рис. 3.

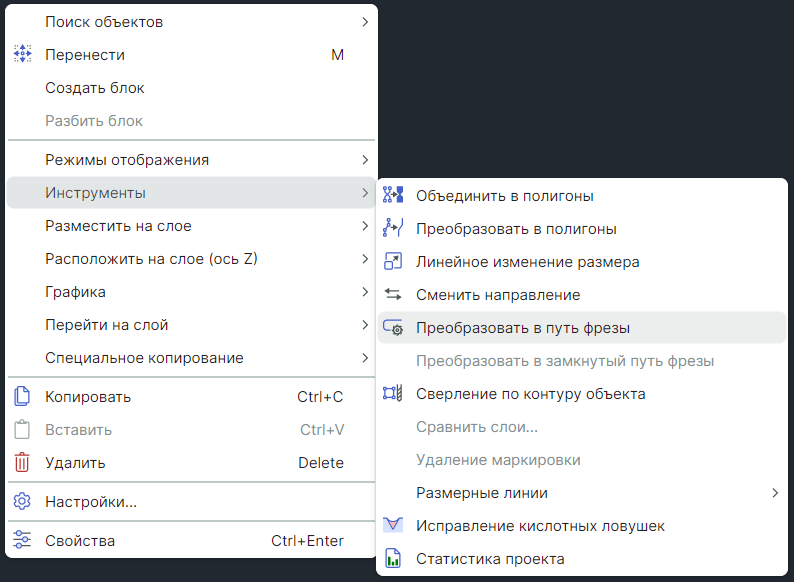

Рис. 3 Вызов команды «Преобразовать в путь фрезы» из контекстного меню
Рис. 3 Вызов команды «Преобразовать в путь фрезы» из контекстного меню

На экране отобразится окно «Преобразовать в путь фрезы». Пример отображения окна для преобразования замкнутого контура представлен на рисунке, см. Рис. 4.

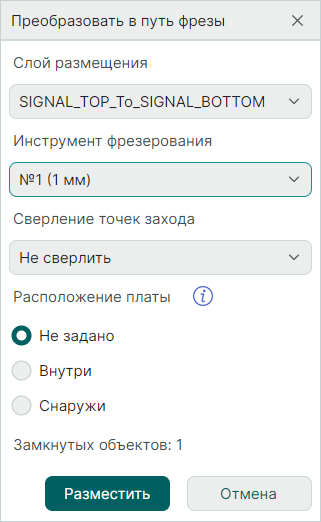

Рис. 4 Окно «Преобразовать в путь фрезы»
Рис. 4 Окно «Преобразовать в путь фрезы»

Доступные настройки преобразования объектов с замкнутым контуром в путь фрезы:

  • «Слой размещения» – выбор слоя, на котором будет размещен путь фрезы. Выбор слоя осуществляется из выпадающего списка.
  • «Инструмент фрезерования» – выбор инструмента фрезерования из выпадающего списка.
  • «Сверление точек захода» – выбор инструмента, которым будет выполнено отверстие в точке захода фрезы. Выбор осуществляется из выпадающего списка.
  • «Расположение платы» – выбор расположения платы относительно замкнутого пути фрезы.

В случае если для преобразования выбран объект с незамкнутым контуром, окно «Преобразовать в путь фрезы» будет содержать следующие настройки, см. Рис. 5.

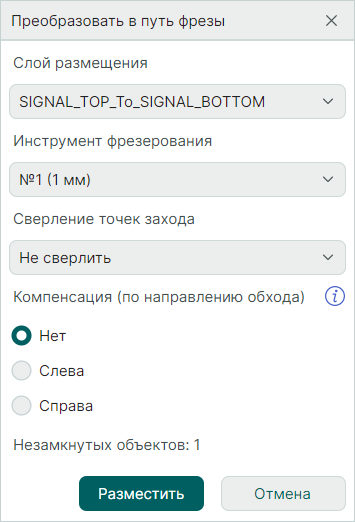

Рис. 5 Окно «Преобразовать в путь фрезы» для объекта с незамкнутым контуром
Рис. 5 Окно «Преобразовать в путь фрезы» для объекта с незамкнутым контуром

Доступные настройки преобразования объектов с незамкнутым контуром в путь фрезы:

  • «Слой размещения» – выбор слоя, на котором будет размещен путь фрезы. Выбор слоя осуществляется из выпадающего списка.
  • «Инструмент фрезерования» – выбор инструмента фрезерования из выпадающего списка.
  • «Сверление точек захода» – выбор инструмента, которым будет выполнено отверстие в точке захода фрезы. Выбор осуществляется из выпадающего списка.
  • «Компенсация» – параметр устанавливает команду компенсации фрезы.

В результате работы инструмента будет создан объект на выбранном слое механической обработки.
