Припуск паяльной маски¶

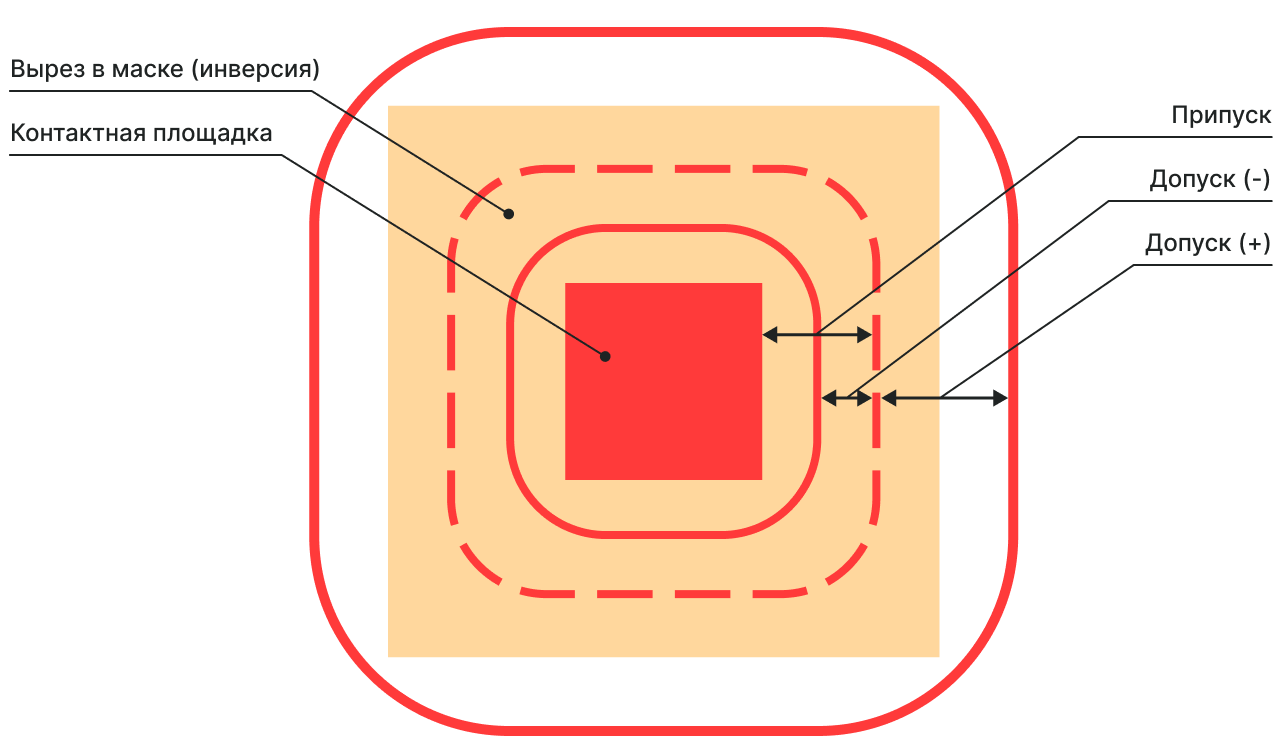

Припуск паяльной маски – это расстояние от края контактной площадки до края вскрытия паяльной маски. Для контроля вырезов сложной формы припуск формируется с доверительным интервалом. Доверительный интервал складывается из значений допусков, см. Рис. 1 .
Правило «Припуск паяльной маски» контролирует соблюдение минимально заданных величин припуска паяльной маски и допусков в большую и меньшую сторону. Проверка производится между КП выбранных проводящих слоев и вырезами в выбранных слоях маски. При выборе D-кодов в столбцах «Фильтр» проверка величин будет осуществляться только относительно объектов, размещенных с использованием указанных D-кодов.

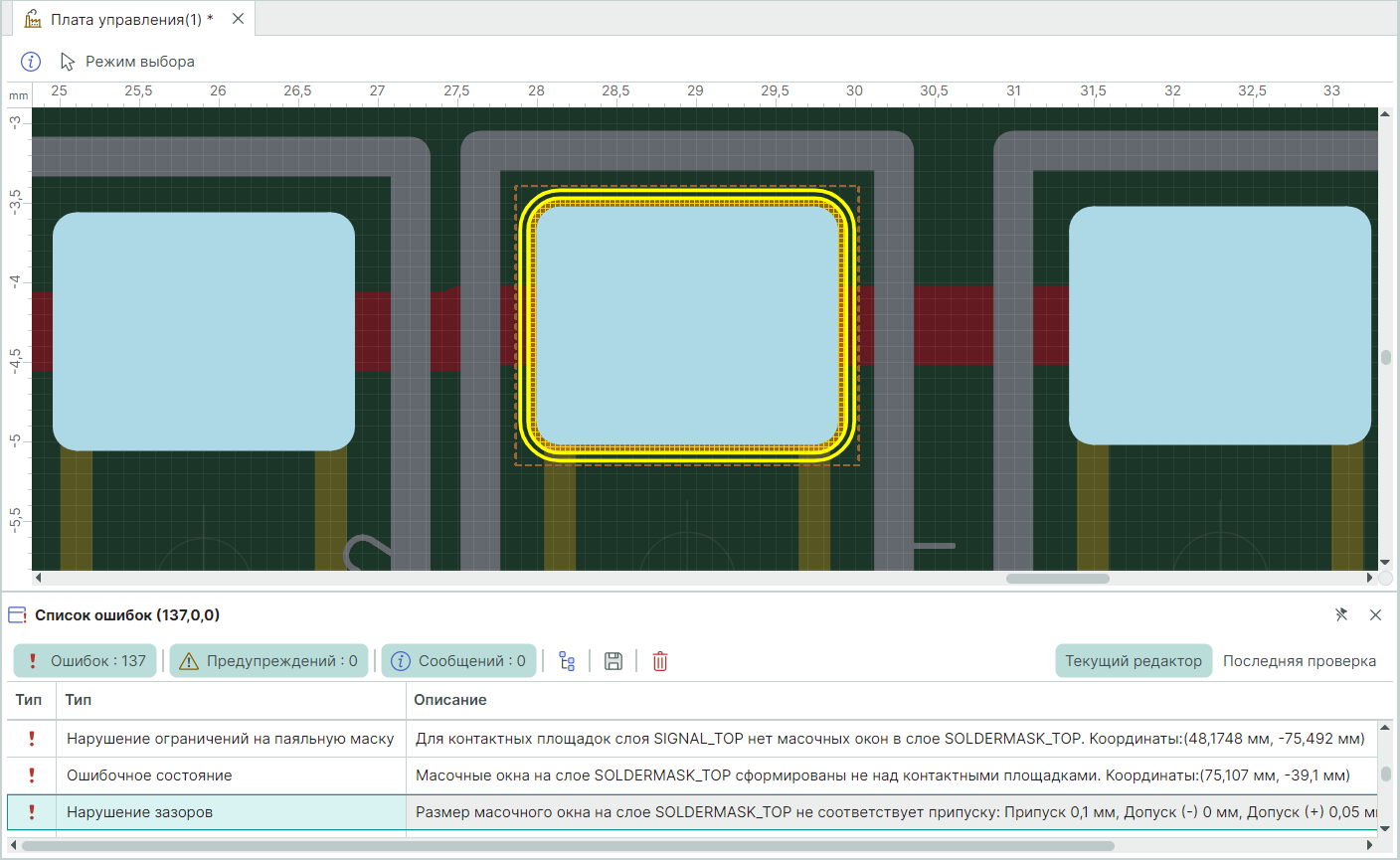

На Рис. 2 представлен пример нарушения – несоответствия размеров масочного окна заданному значению припуска.

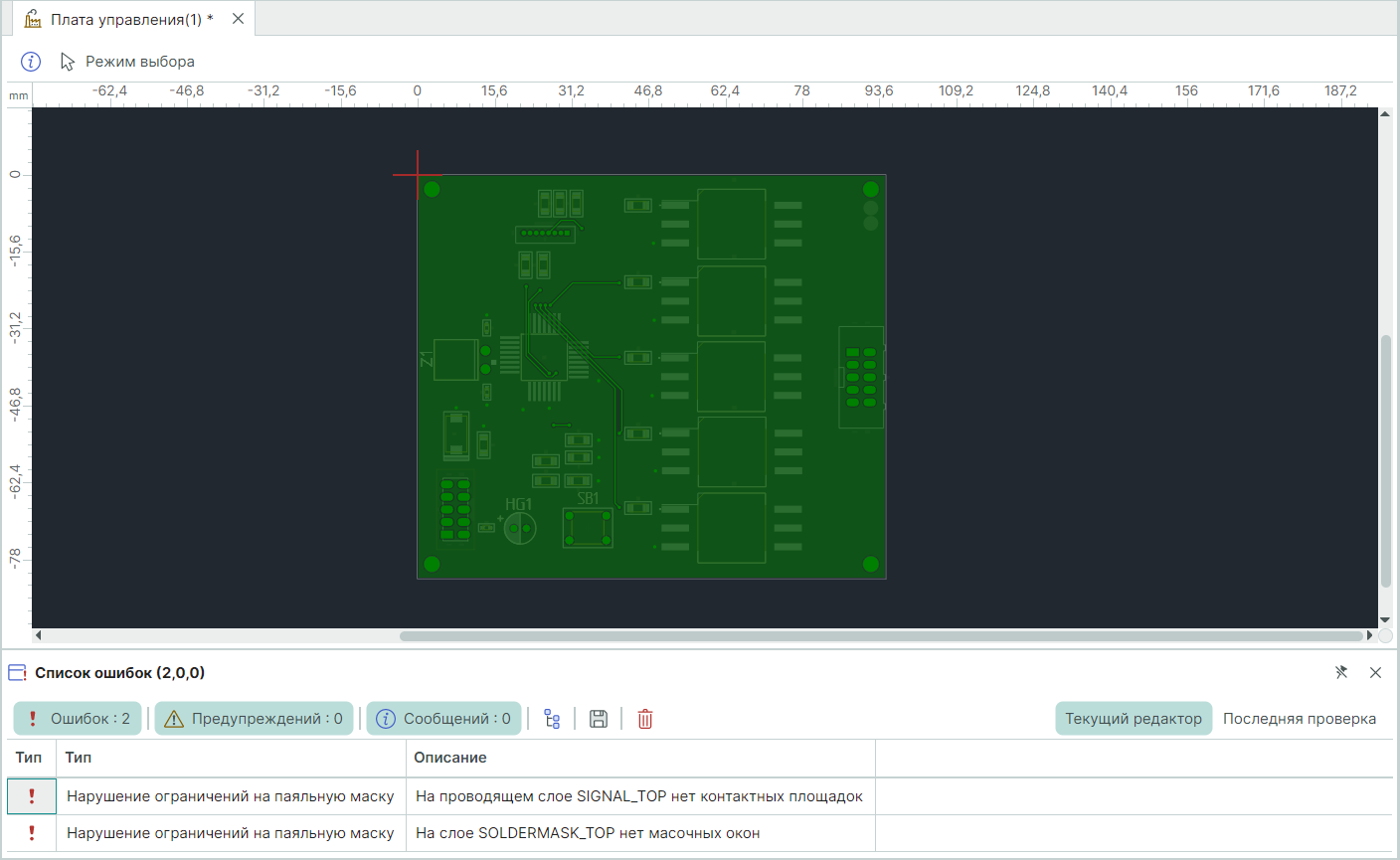

Кроме этого проверка выявляет следующие нарушения и состояния, см. Рис. 2, Рис. 3:
- Масочные окна сформированы не над контактными площадками;
- Для контактных площадок отсутствуют масочные окна;
- На проводящем слое отсутствуют контактные площадки;
- На слое маски не сформированы масочные окна.
