Просмотр библиотеки Altium Designer

В системе Delta Design помимо полноценного импорта библиотек Altium Designer поддерживается получение библиотеки только для просмотра содержимого.
Просмотр библиотеки Altium Designer осуществляется через панель «Библиотеки» следующими способами:
1. «Перетаскивание» или механизм «Drag-and-drop».
Перетащите файл из окна проводника в панель «Библиотеки», см. Рис. 1.

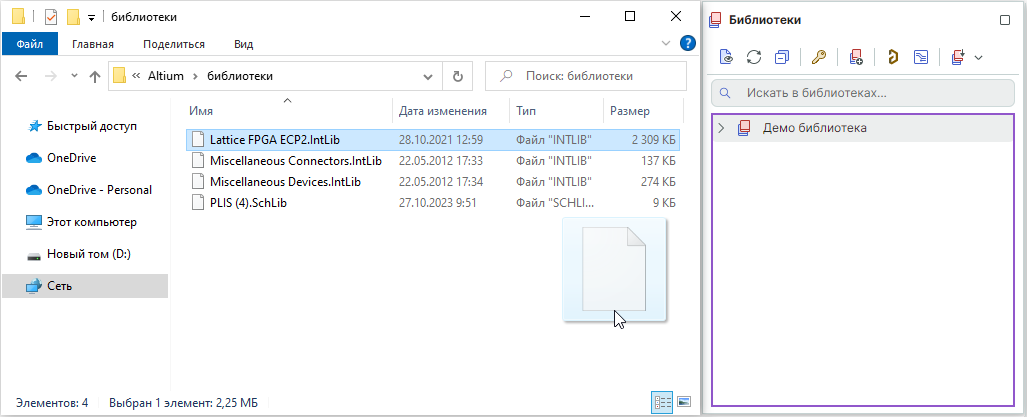

Рис. 1 Добавление библиотеки способом «drag-and-drop»
Рис. 1 Добавление библиотеки способом «drag-and-drop»

Примечание! Импорт библиотеки для просмотра ее содержимого с помощью механизма «Drag-and-drop» доступен для файлов формата .IntLib, .SchLib, *.PcbLib.

  1. Импорт библиотеки для просмотра содержимого через интерфейс системы Delta Design.

Для загрузки библиотеки Altium Designer в панель «Библиотеки» через интерфейс системы Delta Design:
1. Вызовите окно проводника из контекстного меню панели «Библиотеки» или, используя кнопку «Открыть библиотеку Altium Designer (.SchLib, .PcbLib, *.IntLib)», обозначенную иконкой на встроенной панели инструментов панели «Библиотеки», см. Рис. 2.

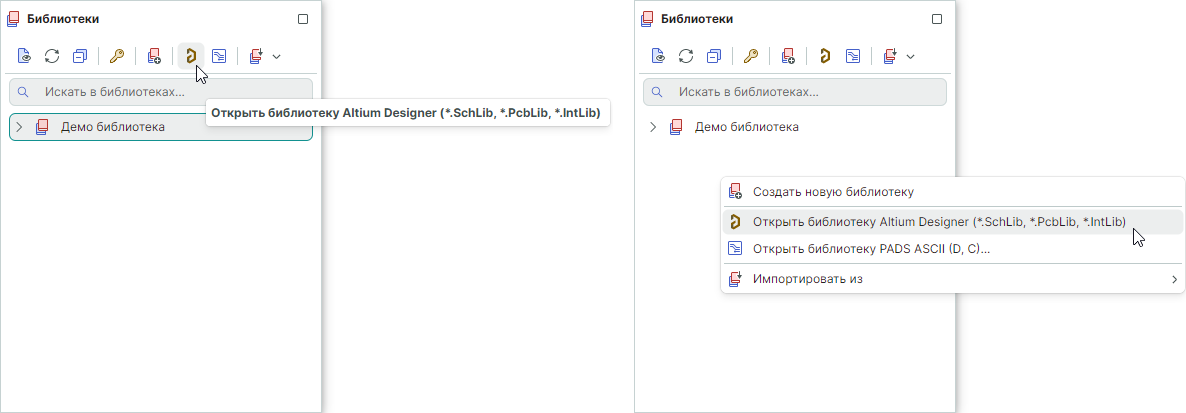

Рис. 2 Вызов импорта библиотеки для просмотра
Рис. 2 Вызов импорта библиотеки для просмотра
  1. В окне проводника выберите файл библиотеки и нажмите «Открыть», см. Рис. 3 .

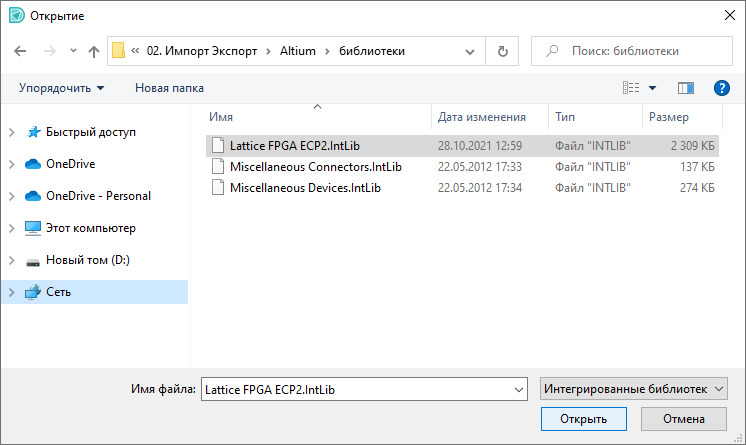

Рис. 3 Выбор файла библиотеки
Рис. 3 Выбор файла библиотеки

Библиотека отобразится в общем списке и будет доступна для просмотра, см. Рис. 4.

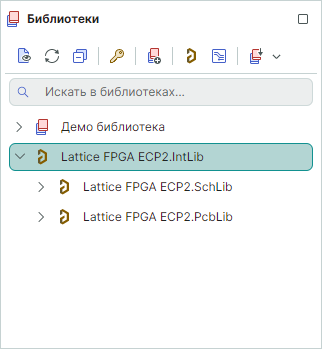

Рис. 4 Отображение библиотеки в панели «Библиотеки»
Рис. 4 Отображение библиотеки в панели «Библиотеки»
