Просмотр библиотеки PADS

Функциональные возможности системы Delta Design позволяют открыть библиотеку PADS для просмотра содержимого без полноценного импорта самой библиотеки.
В данном режиме доступно получение в Delta Design для просмотра файлов формата ASCII (.С; .D).
Просмотр библиотеки PADS осуществляется через панель «Библиотеки» следующими способами:
1. «Перетаскивание» или «Drag and drop».
Перетащите файл из окна проводника в панель «Библиотеки», см. Рис. 1.

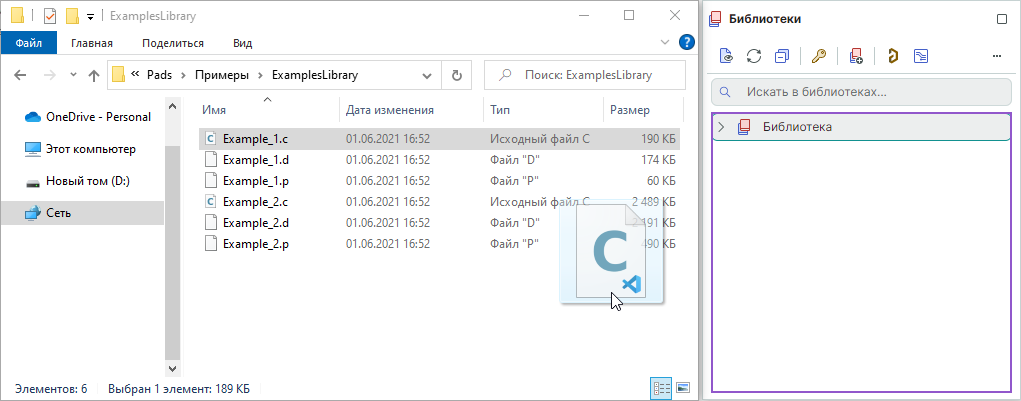

Рис. 1 Добавление библиотеки способом "drag and drop"

Примечание! Импорт библиотеки для просмотра ее содержимого способом «Drag and drop» доступен для файлов формата .С; .D.

2. Импорт библиотеки для просмотра содержимого через интерфейс Delta Design.

Для открытия файлов библиотеки форматов CAE Decal (.C) и Pcb Decal (.D):
1. Во встроенном меню функциональной панели «Библиотеки» выберите или вызовите контекстное меню с любого пустого места панели «Библиотеки» и выберите «Открыть библиотеку PADS ASCII (D, C)...», см. Рис. 2.

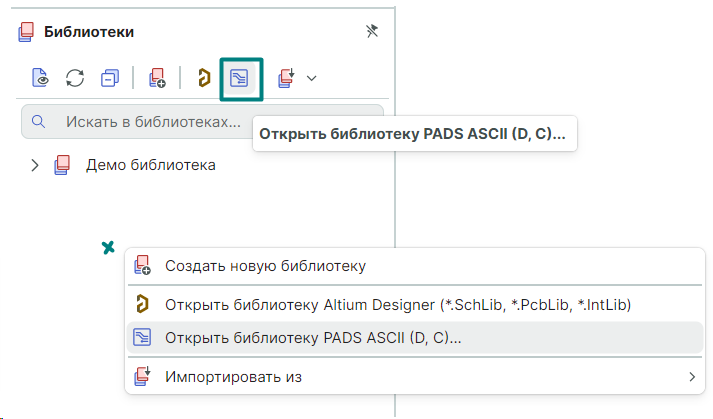

Рис. 2 Открытие библиотеки из панели "Библиотеки"

2. В окне проводника выберите файл, см. Рис. 3.

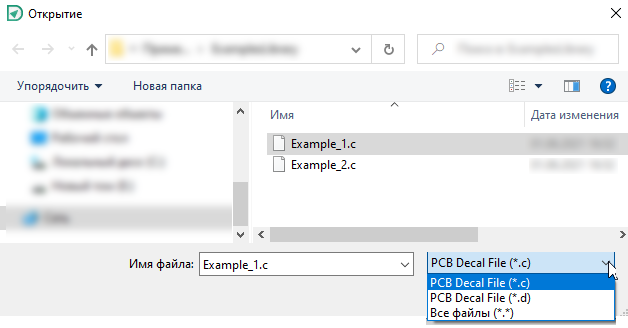

Рис. 3 Выбор библиотеки в окне проводника

Библиотека будет размещена в корне панели «Библиотеки», наименование библиотеки по умолчанию будет совпадать с названием импортируемого файла.
Из контекстного меню добавленной для просмотра библиотеки доступно удаление библиотеки и отображение ее свойств – даты создания и изменения, расположение и заданное имя.
