Просмотр результатов расчета

Delta Design SimOne в момент его окончания для последнего значения независимой переменной рассчитывает:

• переменные состояния схемы (напряжения и токи схемы, с помощью которых определяется состояние схемы в любой заданный момент времени);
• все выходные параметры всех компонентов схемы.

Просмотр всех вышеуказанных значений доступен в окне «Результаты расчета».

Примечание! Вызов окна доступен при активном окне симуляции. Отображаемые в окне параметры относятся именно к активной (открытой) симуляции.

Окно «Результаты расчета» вызывается из главного меню: «SimOne» → «Просмотр результатов расчета», см. Рис. 1.

Рис. 1 Вызов команды «Просмотр результатов расчета»

Примечание! В окне «Результаты расчета» отображаются глобальные параметры. Это параметры, которые могут входить в выражения, используемые для задания параметров элементов схемы, моделей, сигналов. Определяются с помощью команды .PARAM через SPICE-блоки.

Окно «Результаты расчета» вызывается из главного меню: «SimOne» → «Просмотр результатов расчета», см. Рис. 2.

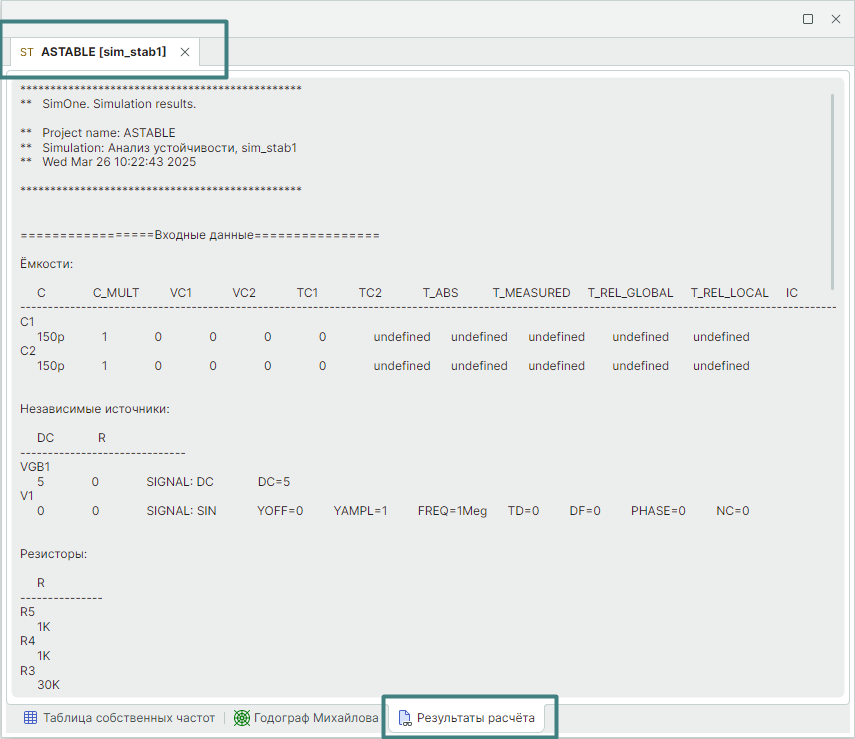

Рис. 2 Пример окна «Результаты расчета»
