Просмотр статистики проекта

С помощью инструмента «Статистика проекта» можно получить такие данные как: количество размещенных компонентов из общего числа, суммарную длину треков в проекте, площадь платы, суммарную площадь размещенных компонентов, оставшуюся полезную площадь платы, суммарную площадь неразмещенных компонентов, площадь металлизации, общее количество компонентов, цепей, шин и т.п.
Вызов окна просмотра статистики проекта осуществляется через главное меню.

Примечание! Для вызова данного инструмента окно схемы или платы проекта должно быть активным.

Для вызова окна статистики проекта:
1. Откройте в рабочей области схему или плату.

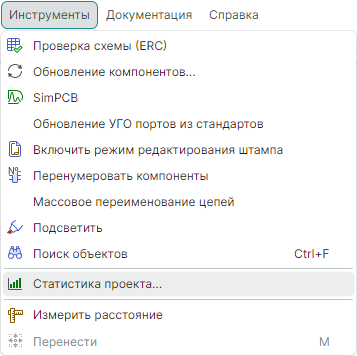

2. В главном меню перейдите в раздел «Инструменты» и выберите пункт «Статистика проекта…», см. Рис. 1.

Рис. 1 Вызов окна статистики проекта

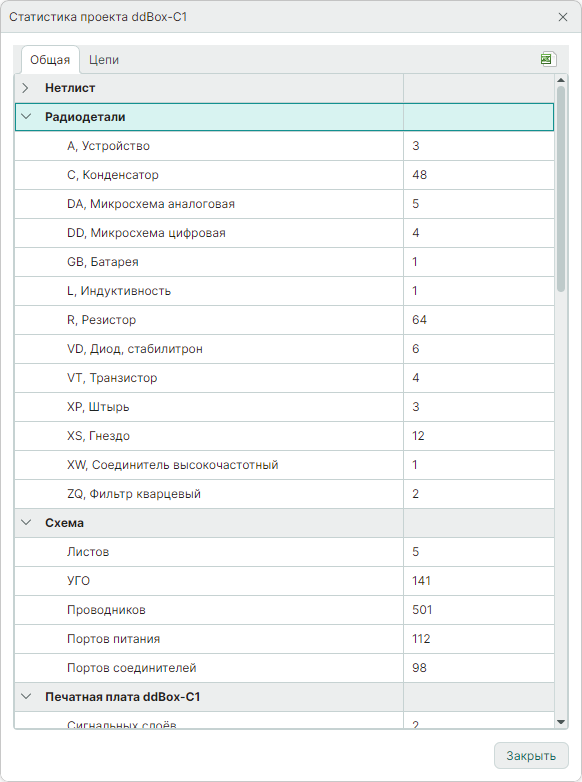

Окно статистики представлено на Рис. 2.

Рис. 2 Окно статистики проекта

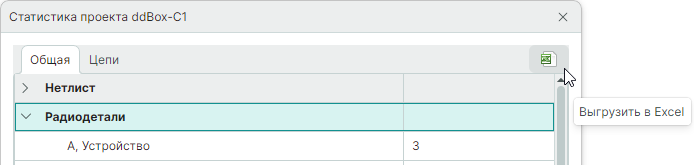

При необходимости статистические данные можно выгрузить в формате .xls и .xlsx., для этого в окне статистики проекта вызовите инструмент «Выгрузить в Excel», см. Рис. 3.

Рис. 3 Инструмент «Выгрузить в Excel»
